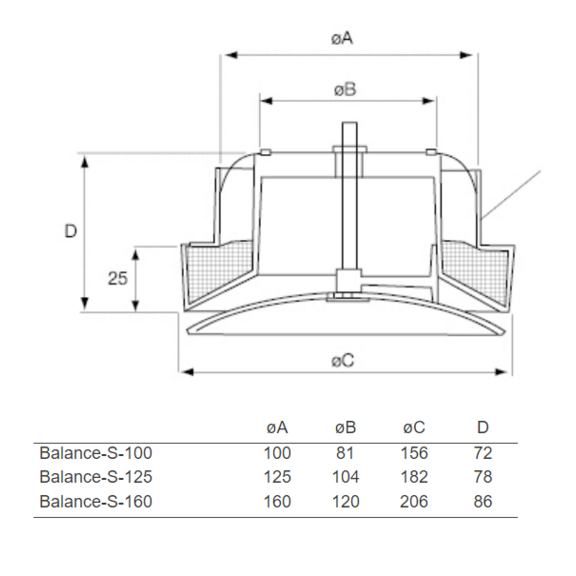

Systemair Balance-S 125 SW ventil

IGC je mriežka v tvare kruhu, ktorá slúži na prívod alebo odvod vzduchu pre vonkajšiu montáž.

Je vybavená ochrannou sieťkou z nerezovej ocele (8x8 mm). Dostupné priemery ø100-250mm.

Mriežka je vyrobená z hliníka. Rozostup lamiel je 14 mm, sklon lamiel je 35°

Montuje sa do kruhového potrubia a pripevňuje sa skrutkami cez pripravené otvory.

Kruhový prívodný ventil TFFC RAL9003 s nastaviteľným stredovým kuželom s možnosťou fixácie polohy pomocou kontramatice. Je možné plynulo nastaviť celkový tlak a tým aj prietok vzduchu.

Súčasťou balenia ventilov TFFC je aj montážný rámček.

Odporúča sa používať ich iba pre prívod vzduchu.

BOR-S je prívodný alebo odvodný stenový difúzor s perforovanou čelnou doskou. Je vyrobený z pozinkovaného oceľového plechu s povrchovou úpravou práškovým náterom v bielej farbe (RAL 9003, lesk 30). Vo vnútri tela difúzora je umiestnený plochý posuvný mechanizmus (8 regulačných pozícií) na nastavenie prietoku vzduchu.

Vďaka svojmu nadčasovému dizajnu je vhodný nielen pre rezidenčné projekty, ale aj do kancelárií, hotelov a pod. Difúzor zabezpečuje prívod čerstvého vzduchu bez vzniku zbytočného hluku a nepríjemného prievanu. Vzduch prúdiaci z difúzora vytvorí tzv. coanda efekt. Ten zabráni odkloneniu prúdu vzduchu od stropu do zóny pobytu pred dosiahnutím prijateľnej teploty. Max. teplotný rozdiel ΔT je 10K. Pre dosiahnutie coanda efektu nesmie vzdialenosť BOR-S od stropu presiahnuť dĺžku 30 cm.

BOR-S je vhodný aj pre systémy s variabilným prietokom vzduchu (VAV), pretože obraz prúdenia je zachovaný v celom rozsahu prúdenia.

Difúzor je vybavený posuvným mechanizmom pre nastavenie prietoku vzduchu. Mechanizmus sa ovláda z vonkajšej strany pomocou úchytu pohybujúceho sa v drážke umiestnenej na tele difúzora. Taktiež je na hrane umiestnený otvor na snímanie tlakovej straty. Pri znalosti K-faktora a Δp_d je potom možné vypočítať presný prietok vzduchu cez difúzor.

Difúzor má hrdlo s gumovým tesnením a inštaluje sa priamo do kruhového potrubia. Na tele difúzora sú pripravené 4 otvory, ktoré slúžia na uchytenie k stene pomocou skrutiek. Pre správnu fixáciu do steny je potrebné demontovať čelnú dosku jednoduchým potiahnutím smerom von.

Difúzor musí byť inštalovaný tak, aby konzola posuvného mechanizmu bola v horizontálnej polohe. Úchyt posuvného mechanizmu by mal smerovať smerom nahor, aby po dokončení inštalácie zostal ukrytý za čelnou doskou.

EFFC je odvodný ventil pre inštaláciu na strop alebo na stenu. Pomocou kontramatice možno zafixovať nastaviteľný stredový kužel, pomocou, ktorého sa dá upravovať tlak prúdiaceho vzduchu a tým aj objemový prietok vzduchu.

Ventil je vyrobený z pozinkovaného oceľového plechu. Štandardný odtieň je biely RAL9003. Veľkosť EFFC 160 je možné použiť aj pre napojenie do potrubia ø150.

Súčasťou dodávky ventilu EFFC je aj montážny rámček.

KONIKA 160 je samostatný kruhový, stropný difúzor, ktorý je vyrobený z pozinkovaného oceľového plechu a slúži na prívod alebo odvod vzduchu. Difúzor je bielej farby RAL 9003. Je vhodnou voľbou do administratívnych alebo obchodných priestorov.

K dostaniu vo veľkostiach ø160, ø200, ø250 a ø315mm.

Súčasťou dodaného difúzora je aj konzola pre uchytenie do kruhového potrubia Konika Bar. Difúzor sa odporúča montovať spolu s pretlakovou komorou THOR, ktorá slúži na nastavenie presného prietoku vzduchu. Je určený pre stropnú montáž. Dá sa uchytiť priamo na potrubie (ø160-315).

Difúzer distribuuje chladný alebo ohrievaný vzduch. Rozdiel teplôt privádzaného a interiérového vzduchu môže byť vďaka vysokej indukcií až ΔT=12K.

Montáž
Pre správnu funkciu je potrebné zabudovať pred pretlakovú komoru THOR úsek rovného potrubia dĺžky 4-násobku jeho priemeru a medzi komoru a difúzor rovné potrubie dĺžky 1-násobku priemeru potrubia. Konika sa upevňuje na kruhové potrubie pomocou montážneho nástavca Konika Bar, ktorý sa najprv uchytí do potrubia a nakoniec sa nasadí samotný difúzor a upevní sa skrutkou.

Kruhový prívodný ventil TFFC RAL9003 s nastaviteľným stredovým kuželom s možnosťou fixácie polohy pomocou kontramatice. Je možné plynulo nastaviť celkový tlak a tým aj prietok vzduchu.

Súčasťou balenia ventilov TFFC je aj montážný rámček.

Odporúča sa používať ich iba pre prívod vzduchu.

EFFC je odvodný ventil pre inštaláciu na strop alebo na stenu. Pomocou kontramatice možno zafixovať nastaviteľný stredový kužel, pomocou, ktorého sa dá upravovať tlak prúdiaceho vzduchu a tým aj objemový prietok vzduchu.

Ventil je vyrobený z pozinkovaného oceľového plechu. Štandardný odtieň je biely RAL9003. Veľkosť EFFC 160 je možné použiť aj pre napojenie do potrubia ø150.

Súčasťou dodávky ventilu EFFC je aj montážny rámček.

KONIKA 200 je samostatný kruhový, stropný difúzor, ktorý je vyrobený z pozinkovaného oceľového plechu a slúži na prívod alebo odvod vzduchu. Difúzor je bielej farby RAL 9003. Je vhodnou voľbou do administratívnych alebo obchodných priestorov.

K dostaniu vo veľkostiach ø160, ø200, ø250 a ø315mm.

Súčasťou dodaného difúzora je aj konzola pre uchytenie do kruhového potrubia Konika Bar. Difúzor sa odporúča montovať spolu s pretlakovou komorou THOR, ktorá slúži na nastavenie presného prietoku vzduchu. Je určený pre stropnú montáž. Dá sa uchytiť priamo na potrubie (ø160-315).

Difúzer distribuuje chladný alebo ohrievaný vzduch. Rozdiel teplôt privádzaného a interiérového vzduchu môže byť vďaka vysokej indukcií až ΔT=12K.

Montáž
Pre správnu funkciu je potrebné zabudovať pred pretlakovú komoru THOR úsek rovného potrubia dĺžky 4-násobku jeho priemeru a medzi komoru a difúzor rovné potrubie dĺžky 1-násobku priemeru potrubia. Konika sa upevňuje na kruhové potrubie pomocou montážneho nástavca Konika Bar, ktorý sa najprv uchytí do potrubia a nakoniec sa nasadí samotný difúzor a upevní sa skrutkou.

EFFC je odvodný ventil pre inštaláciu na strop alebo na stenu. Pomocou kontramatice možno zafixovať nastaviteľný stredový kužel, pomocou, ktorého sa dá upravovať tlak prúdiaceho vzduchu a tým aj objemový prietok vzduchu.

Ventil je vyrobený z pozinkovaného oceľového plechu. Štandardný odtieň je biely RAL9003. Veľkosť EFFC 160 je možné použiť aj pre napojenie do potrubia ø150.

Súčasťou dodávky ventilu EFFC je aj montážny rámček.

TSK-160 je kruhový, stropný difúzor s nastaviteľnou štrbinou a perforovaným čelným panelom. Je možné ho použiť aj na odvod vzduchu.

Difúzor sa skladá z 2 dielov, ktoré sa dajú nastaviť do rozličných polôh, čím sa docieli požadovaný dosah prúdenia. Difúzor je možné použiť aj na distribúciu chladného vzduchu s maximálnym teplotným rozdielom pri prívode ochladzovaného vzduchu ΔT = 10 K.

Materiál difúzora je pozinkovaný oceľový plech bielej farby RAL 9003 (lesk 30%).

Montáž
TSK sa montuje priamo do kruhového potrubia. Ak je ventil pripojený na pretlakovú komoru PER, je potrebné, aby bol pred komorou úsek rovného potrubia o dĺžke 4-násobku jeho priemeru.

TST-160 je kruhový, stropný, prívodný difúzor s nastaviteľnou štrbinou.

Skladá sa z 2 dielov, z ktorých čelný disk sa dá nastaviť do rôznych polôh, čím sa dosiahne požadovaný dosah prúdenia vzduchu. Čelný disk je hlukovo izolovaný. Difúzor obsahuje tienidlo z polyuretánovej peny, ktoré slúži na zmenu obrazu prúdenia (180°).

Difúzor TST slúži aj na distribúciu chladného vzduchu s maximálnym teplotným rozdielom pri prívode vzduchu ΔT = 10K

Materiál difúzora je pozinkovaný oceľový plech bielej farby RAL9003 (lesk 30%).

Montáž
TST sa montuje priamo do kruhového potrubia. Ak je ventil pripojený na pretlakovú komoru PER, je potrebné, aby bol pred komorou úsek rovného potrubia o dĺžke 4-násobku jeho priemeru.

EFF je odvodný ventil pre inštaláciu na strop alebo na stenu. Pomocou kontramatice možno zafixovať nastaviteľný stredový kužel, pomocou, ktorého sa dá upravovať tlak prúdiaceho vzduchu a tým aj objemový prietok vzduchu.

Ventil je vyrobený z pozinkovaného oceľového plechu. Štandardný odtieň je biely RAL9003. Veľkosť EFF 160 je možné použiť aj pre napojenie do potrubia ø150.

Ventil je možné montovať pomocou montážneho rámiku RFU/RFP alebo priamo do spiro potrubia.
