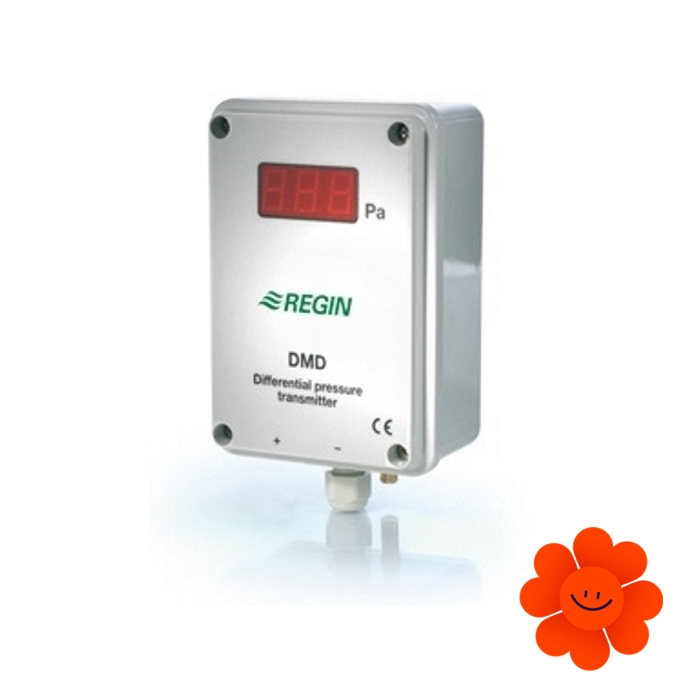

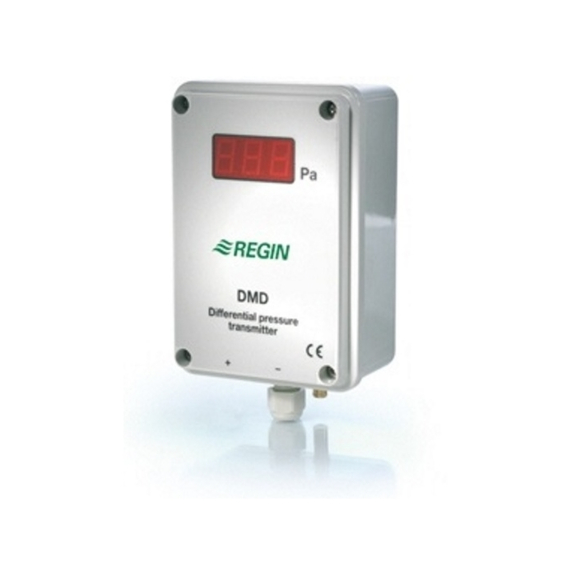

Systemair DMD-C tlakový regulátor

Systemair prio 500 3~ EC kruhový ventilátor je vybavený nízkoenergetickým EC motorom s externým rotorom. Nielenže dosahuje vysoké vzduchové výkony, ale vďaka diagonálnemu obežnému kolesu je možná aj redukcia vonkajších rozmerov ventilátora.

Tepelná ochrana ventilátora je integrovaná v elektronike motora.

Plášť kruhového ventilátora Systemair prio 500 3~ EC je zhotovený z pozinkovaného oceľového plechu.

Montáž:

• Inštalácia je možná v ľubovoľnej polohe
• Montážne úchyty uľahčujúce montáž sú súčasťou balenia
• Ako príslušenstvo sa dajú zakúpiť rýchloupínacie spony FK, ktoré umožňujú jednoduchú montáž a demontáž a zároveň tlmia prenos vibrácií do potrubia

Otáčky ventilátora sa dajú riadiť pomocou vstavaného potenciometra (0-10V), ktorý umožňuje jednoducho nastaviť požadovaný pracovný bod. Ďalšou možnosťou je riadenie otáčok pomocou externého signálu 0-10V, potenciometra MTP, alebo regulátora MTV 1/010.

Kruhový ventilátor Systemair prio 500 3~ EC spĺňa minimálnu požiadavku na energetickú účinnosť podľa smernice ERP.

UPOZORNENIE: Pri vypínaní zariadenia počas prevádzky vypnite ventilátor cez riadiaci vstup 0-10V. Ventilátor nikdy nevypínajte cez hlavný prívod 1x230V resp. 3x400V (podľa typu motora).

Systemair prio 450 3~ kruhový ventilátor je určený pre montáž do potrubia. Motor má vonkajší rotor a nový typ obežného kolesa, ktoré zabezpečuje vysoký výkon pri minimálnych rozmeroch ventilátora, ako aj nízku hladinu hluku. Motor má pre svoju ochranu vstavané tepelné kontakty vyvedené na externú svorkovnicu, ktoré musia byť pripojené na zodpovedajúce relé tepelnej ochrany.

Plášť kruhového ventilátora Systemair prio 450 3~ je vyrobený z pozinkovaného oceľového plechu.

Montáž:

• Inštalácia je možná v ľubovoľnej polohe.
• Jednoduchú montáž a demontáž umožňujú rýchloupínacie spony FK, ktoré zároveň tlmia prenos vibrácií do potrubia
• Montážne úchyty sú súčasťou balenia

Regulácia kruhového ventilátora Systemair prio 450 3~ je umožnená buď pomocou frekvenčného meniča so sinus filtrom, alebo 5-stupňovým regulátorom otáčok (transformátor).

Kruhový ventilátor Systemair prio 450 3~ spĺňa minimálnu požiadavku na energetickú účinnosť podľa smernice ERP.

Systemair CBM 355-9,0 je elektrický ohrievač do kruhového potrubia so vstavanou reguláciou. Systemair CBM 355-9,0 je vhodné použiť s kruhovými ventilátormi Systemair s priemerom potrubia ø 355 mm.

Riadenie ohrevu je zabezpečené vstavaným elektronickým regulátorom, ktorý pracuje na základe časovo proporcionálnej technológie impulz/pauza. Vďaka tejto technológii je regulácia teploty mimoriadne presná. Žiaduca teplota sa nastavuje na vonkajšom kryte ohrievača.

Plášť elektrického ohrievača Systemair CBM 355-9,0 je zhotovený z Aluminium Zinku, ohrevné špirály sú vyrobené z nerezovej ocele. Pripojovacie hrdlo ohrievača má gumové tesnenie.

Elektrický ohrievač má vstavanú protipožiarnu ochranu nastavenú na 120°C s ručným resetom. Tiež je vybavený aj ochranou proti prehriatiu nastavenou na 60°C s ručným automatickým resetom.

Súčasťou dodávky elektrického ohrievača Systemair CBM 355-9,0 je aj potrubný snímač TG-K 330, ktorý umožňuje nastavenie teploty v rozsahu 0-30°C.

Strešný ventilátor DVC 355-S využíva technológiu EC motorov, ktoré zahŕňajú externý rotor.

Strešný ventilátor DVC 355-S má obežné koleso vyrobené z polypropylénu PP s dozadu zahnutými lopatkami.

Skriňa ventilátora je vyrobená z hliníka a základová doska z pozinkovaného oceľového plechu, ktorý je povrchovo upravený práškovou farbou.

Otáčky strešného ventilátora DVC 355-S možno riadiť prostredníctvom vstupného signálu 0-10V, ktorý sa dodáva so zapojeným potenciometrom (0-10V).

Potenciometer umožňuje jednoduché nastavenie požadovaného pracovného bodu.

Motor je uložený na účinných tlmičoch vibrácií.

Typy strešných ventilátorov Systemair DVC:

• DVC-S Štandardná verzia
• DVC-P Verzia so vstavanou tlakovou reguláciou
• DVC-POC Verzia so vstavanou tlakovou reguláciou s kompenzáciou podľa vonkajšej teploty

Systemair RVK 150E2 sileo kruhový ventilátor je určený pre montáž do kruhového potrubia. Motor má vonkajší rotor a obežné kolesá s vysokoúčinnými lopatkami zahnutými dozadu. Motor ventilátora má pre svoju ochranu vstavané tepelné kontakty s manuálnym resetom.

Plášť kruhového ventilátora Systemair RVK 150E2 sileo je vyrobený z plastu (propylen PP s 30% podielom sklenných vlákien). Tesnosť plášťa ventilátora a pripojovacia krabica s krytím IP44 umožňuje použitie ventilátora aj vo vlhkom prostredí.

Montáž:

• Inštalácia je možná v ľubovoľnej polohe
• Možnosť pripojenia k potrubiu pomocou rýchloupínacej spony FK, ktorá je určená na zabránenie prenosu chvenia na potrubie
• Dĺžka spoja pre pripojenie na potrubie 25 mm podľa EN 1506:1997
• Súčasťou balenia je aj montážna konzola

Regulácia kruhového ventilátora Systemair RVK 150E2 sileo je umožnená buď 5-stupňovým regulátorom otáčok (transformátor), alebo plynulým regulátorom otáčok (tyristor).

Kruhový ventilátor Systemair RVK 150E2 sileo spĺňa minimálnu požiadavku na energetickú účinnosť podľa smernice ERP.

Kruhový ventilátor Systemair KVK 250 je obojstranne sací radiálny ventilátor určený na montáž do potrubia.

Kruhový ventilátor má bezúdržbový motor s vonkajším rotorom a dopredu zahnuté lopatky obežného kolesa. Pre jednoduchšie čistenie a údržbu je motor s obežným kolesom montovaný na vyberateľnej konzole zo strany odnímateľného krytu. Tepelná ochrana motora je zabezpečená vstavanými termokontaktami s vyvedenými vodičmi, ktoré musia byť napojené na odpovedajúce relé tepelnej ochrany.

Plášť kruhového ventilátora Systemair KVK 250 je zhotovený z pozinkovaného oceľového plechu. Ventilátor je izolovaný 50 mm vrstvou minerálnej vlny, ktorá má povrchovú úpravu zabraňujúcu vniknutiu vlákien do prúdu vzduchu.

Montáž:

• Inštalácia na potrubie je možná v ľubovoľnej polohe vďaka rýchloupínacej spone FK, ktorá zabraňuje prenosu chvenia na potrubie

Otáčky kruhového ventilátora sa dajú regulovať buď 5-st. regulátorom otáčok (transformátor) alebo plynulým regulátorom otáčok (tyristor).

Kruhový ventilátor Systemair KVK 250 spĺňa minimálnu požiadavku na energetickú účinnosť podľa smernice ERP.

Strešný ventilátor DVCI 400-P využíva technológiu EC motorov s externým rotorom, ktoré majú dozadu zahnuté lopatky. Motor je uložený na účinných tlmičoch vibrácií.

Plášť strešného ventilátora DVCI 400-P je vyrobený z hliníka a základová doska z pozinkovaného oceľového plechu, ktorý je na povrchu upravený práškovou farbou.

Obežné koleso je vyrobené z polypropylénu PP.

Strešný ventilátor DVCI 400-P zahŕňa integrovaný regulátor konštantného tlaku, ktorý riadi otáčky ventilátora v závislosti na záťaži - zmene tlaku v potrubnom systéme.

Dvomi integrovanými potrenciometrami možno nastaviť dve hodnoty tlaku (deň/noc) s možnosťou prepínania medzi denným a nočným režimom prostredníctvom externého kontaktu.

Typy strešných ventilátorov Systemair DVCI:

- S - Štandardná verzia

- P - Verzia so vstavanou tlakovou reguláciou

Systemair VKK 125 žalúzia alebo aj spätná klapka je určená na montáž do kruhového potrubia.

Skrinka VKK 125 je vyrobená z pozinkovaného oceľového plechu. Vo vnútri sa nachádza klapka zhotovená zo super polyamidového materiálu, ktorý je odolný aj proti rôznym poveternostným vplyvom.

Robustná konštrukcia zabezpečuje dostatočnú odolnosť, takže lamely sa nemôžu deformovať ani uvoľniť.

Inštalácia klapky VKK iba vo vodorovnej polohe. Maximálna rýchlosť vzduchu 12 m/s.

Dodáva sa vo veľkostiach: 100-400mm.

Systemair VKK 125 žalúzia je vhodná na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

Systemair LDC 125-300 je tlmič hluku pre kruhové potrubie. Je vhodný pre použitie v kombinácii s kruhovými ventilátormi Systemair.

Systemair LDC je jednoducho integrovateľný tlmič do kruhového potrubia, ktorý výrazne tlmí hluk v potrubí. Pripojovacie hrdlá sú vybavené gumeným tesnením. Ak je potrebný vyšší útlm, je možné použiť dva tlmiče za sebou. Tlmič dosahuje najefektívnejší výkon, keď je umiestnení priamo za ventilátor alebo za ohyb. V prípade potreby tlmenia hluku v potrubí, ale aj hluku, ktorý preniká von do okolia, by mal byť tlmič použitý spolu s izolovaným typom ventilátora.

Kruhový ventilátor Systemair KVK Silent 500EC je izolovaný ventilátor určený na montáž do kruhového potrubia.

Kruhový ventilátor je vybavený servisným krytom, vďaka čomu sa jednoducho udržuje. Tepelná ochrana motora je integrovaná v elektronike motora.

Plášť kruhového ventilátora Systemair KVK Silent 500EC je zhotovený z Aluzinku s korozívnou triedou C4. Ventilátor je izolovaný minerálnou vlnou dostatočnej hrúbky a hustoty.

Montáž:

• Inštalácia na potrubie je možná v ľubovoľnej polohe
• Jednoduchá montáž
• Montážna konzola je súčasťou balenia

Otáčky kruhového ventilátora sa dajú riadiť pomocou vstavaného potenciometra (0-10V), ktorý umožňuje jednoducho nastaviť požadovaný pracovný bod. Ventilátor je možné regulovať podľa aktuálnych požiadaviek pomocou snímačov CO2, teploty, vlhkosti, ale aj snímača pohybu a VAV. Navyše ponúka možnosť komunikovať cez Modbus.

Kruhový ventilátor Systemair KVK Silent 500EC spĺňa minimálnu požiadavku na energetickú účinnosť podľa smernice ERP.

Systemair prio 315 AC kruhový ventilátor je určený pre montáž do potrubia. Motor má diagonálne, aerodynamicky optimalizované obežné kolo s vysokou účinnosťou a nízkou hladinou hluku. Motor má pre svoju ochranu vstavané tepelné kontakty vyvedené na externú svorkovnicu, ktoré musia byť pripojené na zodpovedajúce relé tepelnej ochrany.

Plášť kruhového ventilátora Systemair prio 315 AC je vyrobený z pozinkovaného oceľového plechu AluZink s triedou tesnosti B. Ventilátor je možné použiť vo vonkajšom prostredí bez ochrannej striešky práve vďaka zvýšenej tesnosti plášťa a el. svorkovnici IP55.

Montáž:

• Inštalácia je možná v ľubovoľnej polohe.
• Možnosť montáže aj vo vonkajšom prostredí bez ochrannej striešky
• Pri inštalácii vo vlhkom prostredí je odporúčaná inštalácia časového spínania
• Jednoduchú montáž a demontáž umožňujú rýchloupínacie spony FK, ktoré zároveň tlmia prenos vibrácií do potrubia
• Dĺžka spoja pre pripojenie na potrubie 25 mm podľa EN 1506:1997
• Montážne úchyty sú súčasťou balenia

Regulácia kruhového ventilátora Systemair prio 315 AC je umožnená buď pomocou frekvenčného meniča so sinus filtrom, 5-stupňovým regulátorom otáčok (transformátor), alebo plynulým regulátorom otáčok (tyristor).

Kruhový ventilátor Systemair prio 315 AC spĺňa minimálnu požiadavku na energetickú účinnosť podľa smernice ERP.

Systemair BFR 100-160 Coarse 70% je vreckový filter určený pre filtračné kazety Systemair FFR 100, 125, 150 a 160.

Rozmer: 187x187x250/2.

Trieda filtrácie: EU5/F5.
