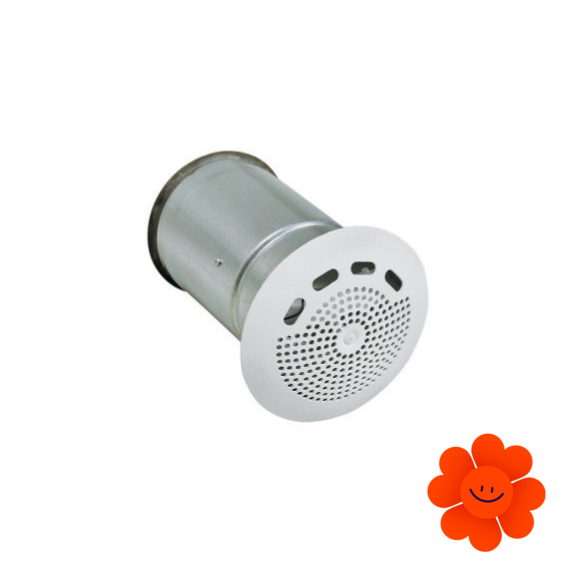

Systemair Elegant VS 160 difúzor

EFFC je odvodný ventil pre inštaláciu na strop alebo na stenu. Pomocou kontramatice možno zafixovať nastaviteľný stredový kužel, pomocou, ktorého sa dá upravovať tlak prúdiaceho vzduchu a tým aj objemový prietok vzduchu.

Ventil je vyrobený z pozinkovaného oceľového plechu. Štandardný odtieň je biely RAL9003. Veľkosť EFFC 160 je možné použiť aj pre napojenie do potrubia ø150.

Súčasťou dodávky ventilu EFFC je aj montážny rámček.

TSK-200 je kruhový, stropný difúzor s nastaviteľnou štrbinou a perforovaným čelným panelom. Je možné ho použiť aj na odvod vzduchu.

Difúzor sa skladá z 2 dielov, ktoré sa dajú nastaviť do rozličných polôh, čím sa docieli požadovaný dosah prúdenia. Difúzor je možné použiť aj na distribúciu chladného vzduchu s maximálnym teplotným rozdielom pri prívode ochladzovaného vzduchu ΔT = 10 K.

Materiál difúzora je pozinkovaný oceľový plech bielej farby RAL 9003 (lesk 30%).

Montáž
TSK sa montuje priamo do kruhového potrubia. Ak je ventil pripojený na pretlakovú komoru PER, je potrebné, aby bol pred komorou úsek rovného potrubia o dĺžke 4-násobku jeho priemeru.

TST-250 je kruhový, stropný, prívodný difúzor s nastaviteľnou štrbinou.

Skladá sa z 2 dielov, z ktorých čelný disk sa dá nastaviť do rôznych polôh, čím sa dosiahne požadovaný dosah prúdenia vzduchu. Čelný disk je hlukovo izolovaný. Difúzor obsahuje tienidlo z polyuretánovej peny, ktoré slúži na zmenu obrazu prúdenia (180°).

Difúzor TST slúži aj na distribúciu chladného vzduchu s maximálnym teplotným rozdielom pri prívode vzduchu ΔT = 10K

Materiál difúzora je pozinkovaný oceľový plech bielej farby RAL9003 (lesk 30%).

Montáž
TST sa montuje priamo do kruhového potrubia. Ak je ventil pripojený na pretlakovú komoru PER, je potrebné, aby bol pred komorou úsek rovného potrubia o dĺžke 4-násobku jeho priemeru.

TFF je kruhový prívodný ventil určený pre montáž do podhľadu. Skladá sa zo sacieho ústia a z nastaviteľného stredového disku izolovaného materiálom tlmiacim hluk.

Ventily TFF sú vyrobené z pozinkovaného oceľového plechu s náterom RAL9003.

Vďaka svojim technickým vlastnostiam majú široké možnosti využitia. Dosah a pokles tlaku je možné regulovať otáčaním stredového disku.

Difúzor TFF je vhodný aj na distribúciu chladného vzduchu s maximálnym teplotným rozdielom pri prívode ochladzovaného vzduchu ΔT = 10 K.

TFF sa pomocou pružín ľahko pripevní buď do upevňovacieho montážneho rámu RFU alebo priamo do potrubia.

TFF je kruhový prívodný ventil určený pre montáž do podhľadu. Skladá sa zo sacieho ústia a z nastaviteľného stredového disku izolovaného materiálom tlmiacim hluk.

Ventily TFF sú vyrobené z pozinkovaného oceľového plechu s náterom RAL9003.

Vďaka svojim technickým vlastnostiam majú široké možnosti využitia. Dosah a pokles tlaku je možné regulovať otáčaním stredového disku.

Difúzor TFF je vhodný aj na distribúciu chladného vzduchu s maximálnym teplotným rozdielom pri prívode ochladzovaného vzduchu ΔT = 10 K.

TFF sa pomocou pružín ľahko pripevní buď do upevňovacieho montážneho rámu RFU alebo priamo do potrubia.

TST-100 je kruhový, stropný, prívodný difúzor s nastaviteľnou štrbinou.

Skladá sa z 2 dielov, z ktorých čelný disk sa dá nastaviť do rôznych polôh, čím sa dosiahne požadovaný dosah prúdenia vzduchu. Čelný disk je hlukovo izolovaný. Difúzor obsahuje tienidlo z polyuretánovej peny, ktoré slúži na zmenu obrazu prúdenia (180°).

Difúzor TST slúži aj na distribúciu chladného vzduchu s maximálnym teplotným rozdielom pri prívode vzduchu ΔT = 10K

Materiál difúzora je pozinkovaný oceľový plech bielej farby RAL9003 (lesk 30%).

Montáž
TST sa montuje priamo do kruhového potrubia. Ak je ventil pripojený na pretlakovú komoru PER, je potrebné, aby bol pred komorou úsek rovného potrubia o dĺžke 4-násobku jeho priemeru.

TFF je kruhový prívodný ventil určený pre montáž do podhľadu. Skladá sa zo sacieho ústia a z nastaviteľného stredového disku izolovaného materiálom tlmiacim hluk.

Ventily TFF sú vyrobené z pozinkovaného oceľového plechu s náterom RAL9003.

Vďaka svojim technickým vlastnostiam majú široké možnosti využitia. Dosah a pokles tlaku je možné regulovať otáčaním stredového disku.

Difúzor TFF je vhodný aj na distribúciu chladného vzduchu s maximálnym teplotným rozdielom pri prívode ochladzovaného vzduchu ΔT = 10 K.

TFF sa pomocou pružín ľahko pripevní buď do upevňovacieho montážneho rámu RFU alebo priamo do potrubia.

TFF je kruhový prívodný ventil určený pre montáž do podhľadu. Skladá sa zo sacieho ústia a z nastaviteľného stredového disku izolovaného materiálom tlmiacim hluk.

Ventily TFF sú vyrobené z pozinkovaného oceľového plechu s náterom RAL9003.

Vďaka svojim technickým vlastnostiam majú široké možnosti využitia. Dosah a pokles tlaku je možné regulovať otáčaním stredového disku.

Difúzor TFF je vhodný aj na distribúciu chladného vzduchu s maximálnym teplotným rozdielom pri prívode ochladzovaného vzduchu ΔT = 10 K.

TFF sa pomocou pružín ľahko pripevní buď do upevňovacieho montážneho rámu RFU alebo priamo do potrubia.

IGC je mriežka v tvare kruhu, ktorá slúži na prívod alebo odvod vzduchu pre vonkajšiu montáž.

Je vybavená ochrannou sieťkou z nerezovej ocele (12x12 mm). Dostupné priemery ø100-250mm.

Mriežka je vyrobená z hliníka. Rozostup lamiel je 19 mm, sklon lamiel je 35°.

Montuje sa do kruhového potrubia a pripevňuje sa skrutkami cez pripravené otvory.

EFF je odvodný ventil pre inštaláciu na strop alebo na stenu. Pomocou kontramatice možno zafixovať nastaviteľný stredový kužel, pomocou, ktorého sa dá upravovať tlak prúdiaceho vzduchu a tým aj objemový prietok vzduchu.

Ventil je vyrobený z pozinkovaného oceľového plechu. Štandardný odtieň je biely RAL9003. Veľkosť EFF 160 je možné použiť aj pre napojenie do potrubia ø150.

Ventil je možné montovať pomocou montážneho rámiku RFU/RFP alebo priamo do spiro potrubia.

IGC je mriežka v tvare kruhu, ktorá slúži na prívod alebo odvod vzduchu pre vonkajšiu montáž.

Je vybavená ochrannou sieťkou z nerezovej ocele (8x8 mm). Dostupné priemery ø100-250mm.

Mriežka je vyrobená z hliníka. Rozostup lamiel je 19 mm, sklon lamiel je 35°.

Montuje sa do kruhového potrubia a pripevňuje sa skrutkami cez pripravené otvory.

TFF je kruhový prívodný ventil určený pre montáž do podhľadu. Skladá sa zo sacieho ústia a z nastaviteľného stredového disku izolovaného materiálom tlmiacim hluk.

Ventily TFF sú vyrobené z pozinkovaného oceľového plechu s náterom RAL9003.

Vďaka svojim technickým vlastnostiam majú široké možnosti využitia. Dosah a pokles tlaku je možné regulovať otáčaním stredového disku.

Difúzor TFF je vhodný aj na distribúciu chladného vzduchu s maximálnym teplotným rozdielom pri prívode ochladzovaného vzduchu ΔT = 10 K.

TFF sa pomocou pružín ľahko pripevní buď do upevňovacieho montážneho rámu RFU alebo priamo do potrubia.
