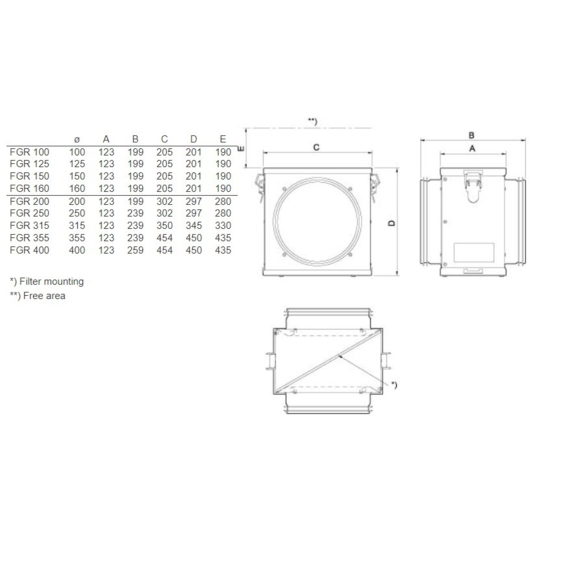

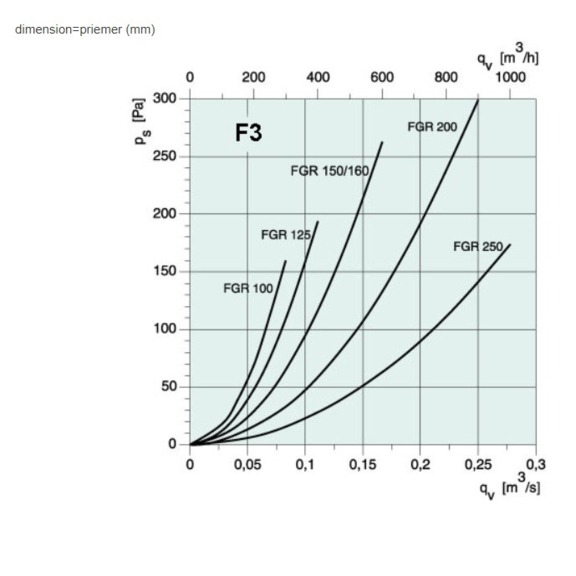

Systemair FGR 160 filtračná kazeta pre kruhové potrubie

Systemair K 315 sileo kruhový ventilátor je radiálny ventilátor určený pre montáž do kruhového potrubia. Motor má vonkajší rotor a obežné kolesá s lopatkami zahnutými dozadu. Motor ventilátora má pre svoju ochranu vstavané tepelné kontakty s manuálnym resetom.

Plášť kruhového ventilátora Systemair K 315 sileo je zhotovený z pozinkovaného oceľového plechu. Maximálna tesnosť spoja je zabezpečená zlisovaním oboch častí plášťa ventilátora. Táto vysoká tesnosť spoja plášťa ventilátora umožňuje jeho potrubnú montáž či už vo vonkajšom alebo vlhkom prostredí. Ventilátor má korozívnu triedu C3.

Montáž:

• Inštalácia je možná v ľubovoľnej polohe
• Možnosť montáže aj vo vonkajšom prostredí
• Balenie obsahuje aj montážnu konzolu a skrutky
• Možnosť pripojenia k potrubiu pomocou rýchloupínacej spony FK, ktorá je určená na zabránenie prenosu chvenia na potrubie

Regulácia kruhového ventilátora Systemair K 315 sileo je umožnená buď 5-stupňovým regulátorom otáčok (transformátor), alebo plynulým regulátorom otáčok (tyristor).

Kruhový ventilátor Systemair K 315 sileo spĺňa minimálnu požiadavku na energetickú účinnosť podľa smernice ERP.

Systemair VBC 200-3 je vodný ohrievač určený pre kruhové potrubie.

Vodný ohrievač je kalibrovaný pre montáž do horizontálneho/vertikálneho potrubia s možnosťou výberu smeru prúdenia vzduchu.

Plášť ohrievača je vyrobený z oceľového plechu s ochrannou vrstvou aluzinku.

Systemair VBC 200-3 má odoberateľný kryt kvôli zjednodušeniu čistenia výmenníka. Tento trojradový výmenník je zhotovený z medených rúrok s hliníkovým rebrovaním.

Vodný ohrievač Systemair VBC 200-3 je vhodný na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

Kruhový ventilátor Systemair KVK Silent 500EC je izolovaný ventilátor určený na montáž do kruhového potrubia.

Kruhový ventilátor je vybavený servisným krytom, vďaka čomu sa jednoducho udržuje. Tepelná ochrana motora je integrovaná v elektronike motora.

Plášť kruhového ventilátora Systemair KVK Silent 500EC je zhotovený z Aluzinku s korozívnou triedou C4. Ventilátor je izolovaný minerálnou vlnou dostatočnej hrúbky a hustoty.

Montáž:

• Inštalácia na potrubie je možná v ľubovoľnej polohe
• Jednoduchá montáž
• Montážna konzola je súčasťou balenia

Otáčky kruhového ventilátora sa dajú riadiť pomocou vstavaného potenciometra (0-10V), ktorý umožňuje jednoducho nastaviť požadovaný pracovný bod. Ventilátor je možné regulovať podľa aktuálnych požiadaviek pomocou snímačov CO2, teploty, vlhkosti, ale aj snímača pohybu a VAV. Navyše ponúka možnosť komunikovať cez Modbus.

Kruhový ventilátor Systemair KVK Silent 500EC spĺňa minimálnu požiadavku na energetickú účinnosť podľa smernice ERP.

Systemair MTP 20, on/off je potenciometer s vypínačom ON/OFF, určený pre reguláciu otáčok EC ventilátorov s výstupom 0-10V.

Regulácia otáčok je možná v 3 stupňoch. Nastavenie prepínača v stupni 1 a 2 je možné podľa požiadavky zmeniť, a to pomocou interného potenciometra. Stupeň 3 je totožný s max a nie je nastaviteľný.

Ovládač je určený ako pre zapustenú (IP44), tak aj nástennú montáž (IP54).

Maximálna teplota okolia: +35°C.

Ovládač Systemair MTP 20, on/off je vhodný na použitie v kombinácii s EC ventilátormi do kruhového potrubia Systemair.

Kruhový ventilátor Systemair KVK Slim 100 je jednostranne sací radiálny ventilátor, ktorý má motor s vonkajším rotorom a dopredu zahnuté lopatky.

Motor a obežné koleso kruhového ventilátora sú montované na odnímateľnom kryte ventilátora, čím sa stáva údržba a čistenie omnoho jednoduchšie. Tepelná ochrana motora je zabezpečená vstavanými termokontaktmi s manuálnym resetom.

Plášť kruhového ventilátora Systemair KVK Slim 100 je zhotovený z pozinkovaného oceľového plechu. Odnímateľný kryt ventilátora je izolovaný 40 mm vrstvou minerálnej vlny.

Montáž:

• Inštalácia na potrubie je možná v ľubovoľnej polohe vďaka rýchloupínacej spone FK

Kruhový ventilátor Systemair KVK Slim 100 spĺňa minimálnu požiadavku na energetickú účinnosť podľa smernice ERP.

Systemair REU 3 je 5 stupňový transformátor bez vyvedených tepelných kontaktov (TK) s vysokými/nízkymi otáčkami a napájacím napätím 230V.

Otáčky ventilátora sa regulujú pomocou dvoch prepínačov na prednej strane regulátora, kedy jeden prepínač slúži na vysoké a druhý na nízke otáčky. Vysoké alebo nízke otáčky môžete prepínať taktiež pomocou externých prepínačov ako sú priestorový termostat RT alebo časovým spínačom.

Pri polohe 0 sú výstupné svorky bez napätia. Kontrolka na prednej strane signalizuje prevádzku regulátora. Poistky sa menia z vonkajšej strany.

Materiál použitý na obal - plast. Napájacie napätie 230V, 50/60Hz.

Poznámka: Ventilátory s vyvedenými tepelnými kontaktami TK musia byť vždy pripojené na relé tepelnej ochrany motora S-ET 10(E)!

Regulátor Systemair REU 3 je vhodný na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

Systemair CBM 150-2,1 je elektrický ohrievač do kruhového potrubia so vstavanou reguláciou. Systemair CBM 150-2,1 je vhodné použiť s kruhovými ventilátormi Systemair s priemerom potrubia ø 150 mm.

Riadenie ohrevu je zabezpečené vstavaným elektronickým regulátorom, ktorý pracuje na základe časovo proporcionálnej technológie impulz/pauza. Vďaka tejto technológii je regulácia teploty mimoriadne presná. Žiaduca teplota sa nastavuje na vonkajšom kryte ohrievača.

Plášť elektrického ohrievača Systemair CBM 150-2,1 je zhotovený z Aluminium Zinku, ohrevné špirály sú vyrobené z nerezovej ocele. Pripojovacie hrdlo ohrievača má gumové tesnenie.

Elektrický ohrievač má vstavanú protipožiarnu ochranu nastavenú na 120°C s ručným resetom. Tiež je vybavený aj ochranou proti prehriatiu nastavenou na 60°C s ručným automatickým resetom.

Súčasťou dodávky elektrického ohrievača Systemair CBM 150-2,1 je aj potrubný snímač TG-K 330, ktorý umožňuje nastavenie teploty v rozsahu 0-30°C.

Systemair prio konzola 200 je montážna konzola určená pre ventilátory Systemair prio 200.

Konzola je zhotovená z pozinkovaného oceľového plechu. Montuje sa buď na stenu alebo na strop.

Balenie obsahuje skrutky pre montáž k ventilátoru.

Strešný ventilátor DVC 315-P využíva technológiu EC motorov, ktoré zahŕňajú externý rotor s integrovanou reguláciou konštantného tlaku.

Strešný ventilátor DVC 315-P má obežné koleso vyrobené z polypropylénu PP s dozadu zahnutými lopatkami.

Skriňa ventilátora je vyrobená z hliníka a základová doska z pozinkovaného oceľového plechu, ktorý je povrchovo upravený práškovou farbou.

Otáčky strešného ventilátora DVC 315-P sú regulované integrovaným regulátorom konštantného tlaku v závislosti na záťaži - zmene tlaku v potrubnom systéme.

Vďaka dvom vstavaným potenciometrom možno nastaviť požadovanú hodnotu tlaku (deň/noc), aj s možnosťou externého nastavenia cez prídavný kontakt.

Typy strešných ventilátorov Systemair DVC:

• DVC-S Štandardná verzia
• DVC-P Verzia so vstavanou tlakovou reguláciou
• DVC-POC Verzia so vstavanou tlakovou reguláciou s kompenzáciou podľa vonkajšej teploty

Systemair LDC 100-900 je tlmič hluku pre kruhové potrubie. Je vhodný pre použitie v kombinácii s kruhovými ventilátormi Systemair.

Systemair LDC je jednoducho integrovateľný tlmič do kruhového potrubia, ktorý výrazne tlmí hluk v potrubí. Pripojovacie hrdlá sú vybavené gumeným tesnením. Ak je potrebný vyšší útlm, je možné použiť dva tlmiče za sebou. Tlmič dosahuje najefektívnejší výkon, keď je umiestnení priamo za ventilátor alebo za ohyb. V prípade potreby tlmenia hluku v potrubí, ale aj hluku, ktorý preniká von do okolia, by mal byť tlmič použitý spolu s izolovaným typom ventilátora.

Systemair prio 250 EC kruhový ventilátor patrí do novej série ventilátorov s nízkoenergetickým EC motorom, ktoré prinášajú užívateľovi dlhodobú značnú úsporu prevádzkových nákladov.

Ventilátor je vybavený špeciálne vyvinutými optimalizovanými obežnými kolesami a nábehovými hranami, vďaka ktorým dosahuje najlepšie hodnoty SFP vo svojej triede a zároveň nízku hladinu hluku. (Čím nižšia je hodnota SFP, tým menej energie je potrebnej na premiestnenie 1m³ vzduchu.)

Hoci má motor kruhového ventilátora Systemair prio 250 EC vysokú účinnosť, vďaka konštrukcii ventilátora je zahrievanie motora podstatne nižšie, čím dosahuje vysokú životnosť. Chladenie motora zabezpečuje jeho umiestnenie vo vzduchovom prúde.

Plášť kruhového ventilátora Systemair prio 250 EC je zhotovený zo špeciálneho kompozitného materiálu s tesnosťou triedy C.

Montáž:

• Inštalácia je možná v ľubovoľnej polohe
• Ako príslušenstvo je k dispozícii montážna konzola
• Ventilátor má pripojovacie hrdlo 25mm dlhé podľa EN 1506:1997
• Pri inštalácii vo vlhkom prostredí je odporúčaná inštalácia časového spínania
• Jednoduchú montáž a demontáž umožňujú rýchloupínacie spony FK, ktoré zároveň tlmia prenos vibrácií do potrubia
• Elektrické pripojenie je jednoduché a nie je potrebná inštalácia regulátora na stenu
• Jednoduché pripojenie potenciometra 0-10V alebo regulátora v prípade potreby

Kruhový ventilátor Systemair prio 250 EC sa okrem ekonomickej spotreby energie môže pochváliť tiež veľmi jednoduchou reguláciou. Podľa požiadavky sa otáčky ventilátora môžu regulovať na vzduchový výkon a vysokoefektívnu prevádzku.

Otáčky ventilátora sa dajú riadiť pomocou vstavaného potenciometra (0-10V), ktorý umožňuje jednoducho nastaviť požadovaný pracovný bod. Ďalšou možnosťou je riadenie otáčok pomocou externého signálu 0-10V, potenciometra MTP, alebo regulátora MTV 1/010.

Kruhový ventilátor Systemair prio 250 EC spĺňa minimálnu požiadavku na energetickú účinnosť podľa smernice ERP.

UPOZORNENIE: Pri vypínaní zariadenia počas prevádzky vypnite ventilátor cez riadiaci vstup 0-10V. Ventilátor nikdy nevypínajte cez hlavný prívod 1x230V resp. 3x400V (podľa typu motora).

Systemair SG 250 je ochranná kruhová mriežka pre kruhové ventilátory.

Mriežka sa upevňuje na ventilátor pomocou troch skrutiek.

Ochranná mriežka Systemair SG 250​​​​​​ je vhodná na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.
