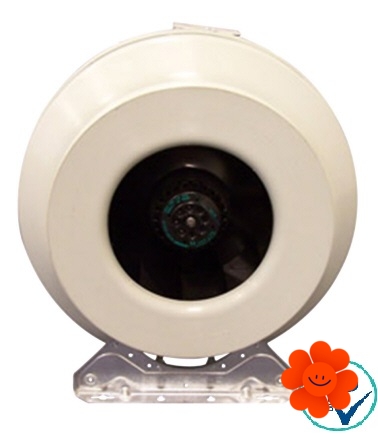

Systemair RVK 250E2-L sileo kruhový ventilátor

Systemair CBM 250-6,0 je elektrický ohrievač do kruhového potrubia so vstavanou reguláciou. Systemair CBM 250-6,0 je vhodné použiť s kruhovými ventilátormi Systemair s priemerom potrubia ø 250 mm.

Riadenie ohrevu je zabezpečené vstavaným elektronickým regulátorom, ktorý pracuje na základe časovo proporcionálnej technológie impulz/pauza. Vďaka tejto technológii je regulácia teploty mimoriadne presná. Žiaduca teplota sa nastavuje na vonkajšom kryte ohrievača.

Plášť elektrického ohrievača Systemair CBM 250-6,0 je zhotovený z Aluminium Zinku, ohrevné špirály sú vyrobené z nerezovej ocele. Pripojovacie hrdlo ohrievača má gumové tesnenie.

Elektrický ohrievač má vstavanú protipožiarnu ochranu nastavenú na 120°C s ručným resetom. Tiež je vybavený aj ochranou proti prehriatiu nastavenou na 60°C s ručným automatickým resetom.

Súčasťou dodávky elektrického ohrievača Systemair CBM 250-6,0 je aj potrubný snímač TG-K 330, ktorý umožňuje nastavenie teploty v rozsahu 0-30°C.

Systemair CB 250-3,0 je elektrický ohrievač, ktorý je vhodný na inštaláciu do kruhového potrubia. Systemair CB 250-3,0 je vhodné použiť s kruhovými ventilátormi Systemair s priemerom potrubia ø 250 mm.

V ohrievači je zabudovaná protipožiarna ochrana, ktorá má prednastavený 120°C ručný reštart a taktiež ochrana proti prehriatiu ohrievača, ktorá má prednastavený automatický reštart pri 60°C. Na zvýšenie bezpečnosti sú taktiež v každom pripojovacom hrdle týchto ohrievačov inštalované gumové tesnenia.

Vo vnútri skrine elektrického ohrievača, ktorá je vyrobená z veľmi kvalitného materiálu AluZink, sa nachádzajú ohrevné špirály vyrobené z nerezovej ocele. Táto skriňa ohrievača je kalibrovaná na montáž smerom nahor. Montáž v opačnom smere je prísne zakázaná kvôli vysokej pravdepodobnosti nastania nebezpečnej situácie s vysokým bezpečnostným rizikom.

Ohrievač je možné inštalovať do horizontálnej alebo vertikálnej polohy. V horizontálnom potrubí sa musí rozvodná skrinka inštalovať smerom nahor alebo pootočená pozdĺž osi cca o 90°.

Ohrievač je možné pomocou termostatu alebo regulátorov Pulser regulovať na požadovaný výkon.

Pri uvádzaní ohrievača do prevádzky je nutné sa uistiť, že predtým respektíve najneskôr počas toho bol spustený ventilátor. Pri vypínaní je taktiež nesmierne dôležité aby bol ohrievač vypnutý skôr alebo počas toho ako bude vypnutý aj ventilátor.

Systemair CB 250-6,0 je elektrický ohrievač, ktorý je vhodný na inštaláciu do kruhového potrubia. Systemair CB 250-6,0 je vhodné použiť s kruhovými ventilátormi Systemair s priemerom potrubia ø 250 mm.

V ohrievači je zabudovaná protipožiarna ochrana, ktorá má prednastavený 120°C ručný reštart a taktiež ochrana proti prehriatiu ohrievača, ktorá má prednastavený automatický reštart pri 60°C. Na zvýšenie bezpečnosti sú taktiež v každom pripojovacom hrdle týchto ohrievačov inštalované gumové tesnenia.

Vo vnútri skrine elektrického ohrievača, ktorá je vyrobená z veľmi kvalitného materiálu AluZink, sa nachádzajú ohrevné špirály vyrobené z nerezovej ocele. Táto skriňa ohrievača je kalibrovaná na montáž smerom nahor. Montáž v opačnom smere je prísne zakázaná kvôli vysokej pravdepodobnosti nastania nebezpečnej situácie s vysokým bezpečnostným rizikom.

Ohrievač je možné inštalovať do horizontálnej alebo vertikálnej polohy. V horizontálnom potrubí sa musí rozvodná skrinka inštalovať smerom nahor alebo pootočená pozdĺž osi cca o 90°.

Ohrievač je možné pomocou termostatu alebo regulátorov Pulser regulovať na požadovaný výkon.

Pri uvádzaní ohrievača do prevádzky je nutné sa uistiť, že predtým respektíve najneskôr počas toho bol spustený ventilátor. Pri vypínaní je taktiež nesmierne dôležité aby bol ohrievač vypnutý skôr alebo počas toho ako bude vypnutý aj ventilátor.

Systemair CB 250-9,0 je elektrický ohrievač, ktorý je vhodný na inštaláciu do kruhového potrubia. Systemair CB 250-9,0 je vhodné použiť s kruhovými ventilátormi Systemair s priemerom potrubia ø 250 mm.

V ohrievači je zabudovaná protipožiarna ochrana, ktorá má prednastavený 120°C ručný reštart a taktiež ochrana proti prehriatiu ohrievača, ktorá má prednastavený automatický reštart pri 60°C. Na zvýšenie bezpečnosti sú taktiež v každom pripojovacom hrdle týchto ohrievačov inštalované gumové tesnenia.

Vo vnútri skrine elektrického ohrievača, ktorá je vyrobená z veľmi kvalitného materiálu AluZink, sa nachádzajú ohrevné špirály vyrobené z nerezovej ocele. Táto skriňa ohrievača je kalibrovaná na montáž smerom nahor. Montáž v opačnom smere je prísne zakázaná kvôli vysokej pravdepodobnosti nastania nebezpečnej situácie s vysokým bezpečnostným rizikom.

Ohrievač je možné inštalovať do horizontálnej alebo vertikálnej polohy. V horizontálnom potrubí sa musí rozvodná skrinka inštalovať smerom nahor alebo pootočená pozdĺž osi cca o 90°.

Ohrievač je možné pomocou termostatu alebo regulátorov Pulser regulovať na požadovaný výkon.

Pri uvádzaní ohrievača do prevádzky je nutné sa uistiť, že predtým respektíve najneskôr počas toho bol spustený ventilátor. Pri vypínaní je taktiež nesmierne dôležité aby bol ohrievač vypnutý skôr alebo počas toho ako bude vypnutý aj ventilátor.

Systemair CWK 250-3-2,5 je vodný chladič, ktorý je navrhnutý pre kruhové potrubie. Pripojenie na kruhové potrubie je ošetrené gumovým tesnením. Systemair CWK 250-3-2,5 je vhodný na použitie s kruhovými ventilátormi Systemair.

Chladič je zhotovený z medených trubiek a hliníkových rebier. Plášť disponuje otvárateľnými dvierkami za účelom jednoduchého a nenáročného čistenia.

Chladič je kalibrovaný výhradne pre montáž v horizontálnej polohe, kvôli odtoku kondenzátu. Odvod z chladiča musí byť pre správnu funkčnosť napojený na sifón, ktorý ale nie je súčasťou dodávky.

Aby sa predišlo zbytočnej kondenzovanej vode, chladiaci kanál musí byť naklonený pod uhlom 10-15 stupňov horizontálne v smere odtoku.

Systemair FFR 250 je filtračná kazeta určená pre štandardné typy vreckových filtrov G3, F5 a F7. Systemair FFR je vhodná na použitie v kombinácii so všetkými typmi ventilátorov do kruhového potrubia Systemair.

Filtračná kazeta FFR 250 je zhotovená z pozinkovanej ocele. Kruhové napojenie má gumové tesnenie a zatvára sa pomocou spôn. Filtre sa dajú vymeniť. Filtračná kazeta disponuje pripojovacími miestami na meranie tlakovej straty.

Vreckové filtre BFR triedy G3, F5 a F7 sa objednávajú samostatne. Doporučená konečná tlaková strata pre filtre G3 170Pa, pre filtre F5 200Pa a pre F7 250Pa.

Systemair FGR 250 je filtračná kazeta, ktorá má štandardný typ plochého filtra F3. Systemair FGR je vhodná na použitie v kombinácii so všetkými typmi ventilátorov do kruhového potrubia Systemair.

Filtračná kazeta FGR 250 je zhotovená z pozinkovanej ocele. Kruhové napojenie má gumové tesnenie a zatvára sa pomocou spôn. Filtre sa dajú vymeniť a je ich možné objednať aj samostatne.

Filtračná kazeta je vhodná na filtrovanie privádzaného vzduchu v priemysle a výrobných dielňach alebo na odsávanie vzduchu zo sušičiek. Doporučená konečná tlaková strata pre plochý filter F3 je 170 Pa.

Systemair FK 250 je rýchloupínacia spona, ktorá slúži na zjednodušenie inštalácie a demontáže ventilátorov za účelom čistenia alebo opráv či údržby.

Systemair FK 250 spona disponuje 8mm hrubou tesniacou neoprénovou vrstvou, ktorá je navrhnutá tak aby pohlcovala značné množstvo generovaných vibrácií a taktiež zaistila tesnosť. Je vyrobená z oceľového pozinkovaného plechu. Spona sa uzatvára pomocou 2 ks skrutiek.

Rýchloupínaciu sponu je vhodné použiť s kruhovými ventilátormi Systemair.

Systemair FRQ5S-E-6A je frekvenčný menič so sinusovým filtrom a 5-stupňovým prepínačom pre 1~ ventilátory.

Frekvenčný menič Systemair FRQ5S-E-6A je vhodný na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

Frekvenčný menič Systemair FRQ5S-E-6A disponuje zabudovaným sinusovým filtrom, preto nie sú pre pripojenie potrebné tienené káble. Vďaka sinusovému filtru je prevádzka bezpečná a bezproblémová. Frekvenčný menič Systemair FRQ5S-E-6A môže vylepšiť existujúce systémy bez potreby výmeny el. káblov za tienené. Sinusový filter dáva možnosť použiť zabudované netienené káble. Maximálna dĺžka káblov k motoru je 100 m.

Frekvenčný menič Systemair FRQ5S-E-6A má zabudovaný 5-stupňový prepínač: 0=0Hz, 1=10Hz, 2=20Hz, 3=30Hz, 4=40Hz, 5=50Hz. Môže spoľahlivo regulovať aj motory, ktoré sú považované za frekvenčne neregulovateľné (kvôli svojej konštrukcii), čo sú napr. motory s externým rotorom. Zároveň umožňuje paralelne pripojiť viac motorov.

V prípade použitia v aplikáciách s EX ventilátormi musí byť umiestnenie frekvenčného meniča mimo zónu EX!

Systemair FRQS-E-6A je frekvenčný menič so sinusovým filtrom pre všetky fázy so vstupom 0-10V pre 1~ ventilátory.

Frekvenčný menič Systemair FRQS-E-6A je vhodný na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

Frekvenčný menič Systemair FRQS-E-6A disponuje zabudovaným sinusovým filtrom pre všetky fázy, preto nie sú pre pripojenie potrebné tienené káble. Vďaka sinusovému filtru je prevádzka bezpečná a bezproblémová. Frekvenčný menič Systemair FRQ5S-E-6A môže vylepšiť existujúce systémy bez potreby výmeny el. káblov za tienené. Sinusový filter dáva možnosť použiť zabudované netienené káble. Maximálna dĺžka káblov k motoru je 100 m.

Frekvenčný menič Systemair FRQS-E-6A má analógový vstup pre externé nastavenie otáčok (0-10V, 0-20mA, PWM). Na manuálne ovládanie otáčok je nutné pripojenie externého potenciometra napr. typu MTV resp. MTP.

Frekvenčný menič môže spoľahlivo regulovať aj motory, ktoré sú považované za frekvenčne neregulovateľné (kvôli svojej konštrukcii), čo sú napr. motory s externým rotorom. Zároveň umožňuje paralelne pripojiť viac motorov.

V prípade použitia v aplikáciách s EX ventilátormi musí byť umiestnenie frekvenčného meniča mimo zónu EX!

Systemair LDC 250-900 je tlmič hluku pre kruhové potrubie. Je vhodný pre použitie v kombinácii s kruhovými ventilátormi Systemair.

Systemair LDC je jednoducho integrovateľný tlmič do kruhového potrubia, ktorý výrazne tlmí hluk v potrubí. Pripojovacie hrdlá sú vybavené gumeným tesnením. Ak je potrebný vyšší útlm, je možné použiť dva tlmiče za sebou. Tlmič dosahuje najefektívnejší výkon, keď je umiestnení priamo za ventilátor alebo za ohyb. V prípade potreby tlmenia hluku v potrubí, ale aj hluku, ktorý preniká von do okolia, by mal byť tlmič použitý spolu s izolovaným typom ventilátora.

Systemair REE 1 regulátor je tyristorový plynulý regulátor pre kruhové ventilátory.

Slúži na manuálne ovládanie otáčok ventilátorov pre striedavé indukčné motory (univerzálny motor a permanentný kondenzátor).

Možnosť inštalácie na omietku v krabici s IP54 alebo pod omietku s IP44.

K regulátoru je možné zapojiť aj viac ventilátorov v prípade, ak celková prúdová záťaž nevybočí z rozsahu hodnôt intenzity prúdu. Voľba typu regulátora by mala zohľadňovať rozbehový prúd ventilátora. Ventilátory používané s týmto regulátorom musia byť vybavené vstavanou ochranou proti prehriatiu a mali by byť konštrukčne riešené na plynulú reguláciu otáčok pomocou tyristora.

Regulátor Systemair REE 1 je vhodný na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

Systemair REU 1.5  je 5 stupňový transformátor bez vyvedených tepelných kontaktov (TK) s vysokými/nízkymi otáčkami a napájacím napätím 230V.

Otáčky ventilátora sa regulujú pomocou dvoch prepínačov na prednej strane regulátora, kedy jeden prepínač slúži na vysoké a druhý na nízke otáčky. Vysoké alebo nízke otáčky môžete prepínať taktiež pomocou externých prepínačov ako sú priestorový termostat RT alebo časovým spínačom.

Pri polohe 0 sú výstupné svorky bez napätia. Kontrolka na prednej strane signalizuje prevádzku regulátora. Poistky sa menia z vonkajšej strany.

Materiál použitý na obal - plast. Napájacie napätie 230V, 50/60Hz.

Poznámka: Ventilátory s vyvedenými tepelnými kontaktami TK musia byť vždy pripojené na relé tepelnej ochrany motora S-ET 10(E)!

Regulátor Systemair REU 1.5 je vhodný na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

Systemair REV-3POL/03 ON/OFF je 3-pólový (spínací / pomocný kontakt) revízny vypínač pre kruhové ventilátory.

Vypínač má elektrický kábel 3 x 1,5mm² a je určený pre 230V 1-fázové motory bez vyvedených TK.

Je upevnený na montážnej konzole, čo významne uľahčuje montáž. Vypínač je možné zaistiť visiacim zámkom v polohe „vypnuté".

Vypínač Systemair REV-3POL/03 ON/OFF je vhodný na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

Systemair RE 1.5 je 5-stupňový transformátor pre ventilátory s napájacím napätím 230V bez vyvedených tepelných kontaktov TK.

Regulácia otáčok ventilátora prebieha zmenou výstupného napätia pomocou prepínača na prednej strane regulátora. Na prednej strane regulátora sa nachádza kontrolka, ktorá signalizuje prevádzku transformátora.

Regulátor má výstupné svorky na 230V na pripojenie či už servopohonov uzatváracích klapiek, el. ohrievačov, alebo iného externého zariadenia. Na výstupných svorkách je pri polohách prepínača 1 až 5 vždy 230V. Len v polohe 0 sú výstupné svorky bez napätia.

Resetovanie resp. výmena poistky je možná z vonkajšej strany regulátora.

Upozornenie: Ventilátory s vyvedenými tepelnými kontaktami TK musia byť vždy pripojené na relé tepelnej ochrany motora S-ET 10(E)!

Regulátor Systemair RE 1.5 je vhodný na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

Systemair RSK 250 je dvojkrídlová kruhová spätná klapka s pružinovým prítlakom pre kruhové ventilátory.

Klapka RSK 250 je zhotovená z pozinkovaného plechu.

Inštalácia klapky je možná v ľubovoľnej polohe.

Spätná klapka Systemair RSK 250 je vhodná na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

Systemair SG 250 je ochranná kruhová mriežka pre kruhové ventilátory.

Mriežka sa upevňuje na ventilátor pomocou troch skrutiek.

Ochranná mriežka Systemair SG 250​​​​​​ je vhodná na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

Systemair VBC 250-2 je vodný ohrievač určený pre kruhové potrubie.

Vodný ohrievač je kalibrovaný pre montáž do horizontálneho/vertikálneho potrubia s možnosťou výberu smeru prúdenia vzduchu.

Plášť ohrievača je vyrobený z oceľového plechu s ochrannou vrstvou aluzinku.

Systemair VBC 250-2 má odoberateľný kryt kvôli zjednodušeniu čistenia výmenníka. Tento dvojradový výmenník je vyrobený z medených rúrok s hliníkovím rebrovaním.

Vodný ohrievač Systemair VBC 250-2 je vhodný na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

Systemair VBC 250-3 je vodný ohrievač určený pre kruhové potrubie.

Vodný ohrievač je kalibrovaný pre montáž do horizontálneho/vertikálneho potrubia s možnosťou výberu smeru prúdenia vzduchu.

Plášť ohrievača je vyrobený z oceľového plechu s ochrannou vrstvou aluzinku.

Systemair VBC 250-3 má odoberateľný kryt kvôli zjednodušeniu čistenia výmenníka. Tento trojradový výmenník je zhotovený z medených rúrok s hliníkovím rebrovaním.

Vodný ohrievač Systemair VBC 250-3 je vhodný na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

Systemair VBF 250 je vodný ohrievač s vreckovým filtrom F5 určený pre kruhové potrubie.

Vodný ohrievač je zhotovený z medených trubiek a hliníkových rebier. Plášť pozostáva z oceľového plechu s ochrannou vrstvou aluzinku. Kryt ohrievača je odoberateľný na umožnenie čistenia alebo výmeny filtra.

Vodný ohrievač Systemair VBF 250 je kalibrovaný pre montáž do horizontálneho potrubia, pričom inštalácia vreckového filtra musí byť vo vertikálnej polohe.

Kazeta vodného ohrievača disponuje pripojovacími miestami na meranie tlakovej straty.

Doporučená konečná tlaková strata je 200 Pa.

Vodný ohrievač Systemair VBF 250 je vhodný na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

Systemair VKK 250 žalúzia alebo aj spätná klapka je určená na montáž do kruhového potrubia.

Skrinka VKK 250 je vyrobená z pozinkovaného oceľového plechu. Vo vnútri sa nachádza klapka zhotovená zo super polyamidového materiálu, ktorý je odolný aj proti rôznym poveternostným vplyvom.

Robustná konštrukcia zabezpečuje dostatočnú odolnosť, takže lamely sa nemôžu deformovať ani uvoľniť.

Inštalácia klapky VKK iba vo vodorovnej polohe. Maximálna rýchlosť vzduchu 12 m/s.

Dodáva sa vo veľkostiach: 100-400mm.

Systemair VKK 250 žalúzia je vhodná na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

Systemair VK-25 je pretlaková žalúzia na výtlak vzduchu určená na stenovú montáž.

Pretlaková žalúzia je vyrobená z nárazuvzdorného PVC materiálu, ktorý je odolný proti poveternostným vplyvom ako aj ultrafialovému žiareniu.

Žalúzia Systemair VK-25 disponuje profilovanými listami a dokonca aj pri nízkych rýchlostiach vzduchu pracuje veľmi dobre. Maximálna rýchlosť vzduchu je 12 m/s.

Balenie obsahuje skrutky a hmoždinky, čo robí montáž žalúzií veľmi jednoduchou.

K dispozícii v bledo šedej farbe RAL 7035.

Žalúzia Systemair VK-25 je vhodná na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.
