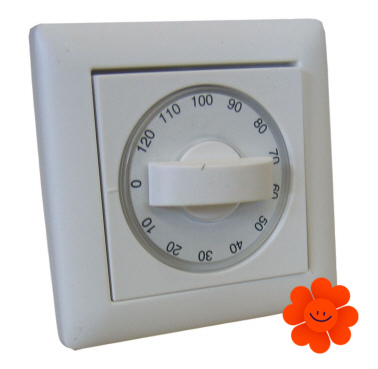

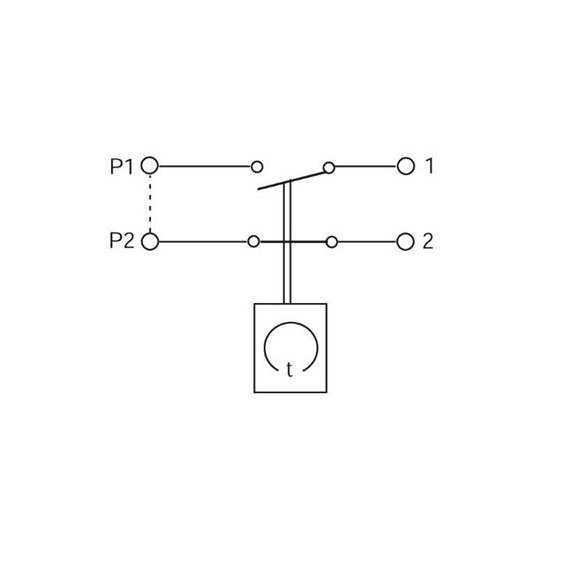

Systemair T 120 časový spínač

Systemair TG-K360 je snímač s prvkom NTC na meranie teploty vzduchu vo ventilačných potrubiach, je založený na princípe merania tepelného odporu v keramickom elemente NTC ( v prípade rastu teploty sa odpor znižuje). Meranie odporu môže byť vykonané jedine vtedy ak senzor nie je pripojený ku regulátoru. Meranie napätia sa vykonáva na vstupe snímača keď je snímač pripojený ku regulátoru.

Systemair TG-K360 snímač je navrhnutý na použitie v potrubí s priemerom 9 mm kde sa inštaluje zvnútra potrubia za pomoci kruhovej príruby, ktorá má priemer 40 mm. Snímač má nastaviteľnú dĺžku vloženia kábla od 15 do 130 mm a je dodávaný spolu s 1.5m dlhým káblom. Je nastavený na prácu s TTC, Pulserom, Aqua alebo RT 0-30.

Systemair CWK 125-3-2,5 je vodný chladič, ktorý je navrhnutý pre kruhové potrubie. Pripojenie na kruhové potrubie je ošetrené gumovým tesnením. Systemair CWK 125-3-2,5 je vhodný na použitie s kruhovými ventilátormi Systemair.

Chladič je zhotovený z medených trubiek a hliníkových rebier. Plášť disponuje otvárateľnými dvierkami za účelom jednoduchého a nenáročného čistenia.

Chladič je kalibrovaný výhradne pre montáž v horizontálnej polohe, kvôli odtoku kondenzátu. Odvod z chladiča musí byť pre správnu funkčnosť napojený na sifón, ktorý ale nie je súčasťou dodávky.

Aby sa predišlo zbytočnej kondenzovanej vode, chladiaci kanál musí byť naklonený pod uhlom 10-15 stupňov horizontálne v smere odtoku.

Je vhodný na inštaláciu do rekuperačnej jednotky, ktorú si môžete pozrieť TU.

Systemair VBC 125-2 je vodný ohrievač určený pre kruhové potrubie.

Vodný ohrievač je kalibrovaný pre montáž do horizontálneho/vertikálneho potrubia s možnosťou výberu smeru prúdenia vzduchu.

Plášť ohrievača je vyrobený z oceľového plechu s ochrannou vrstvou aluzinku.

Systemair VBC 125-2 má odoberateľný kryt kvôli zjednodušeniu čistenia výmenníka. Tento dvojradový výmenník je zhotovený z medených rúrok s hliníkovím rebrovaním.

Vodný ohrievač Systemair VBC 125-2 je vhodný na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

Systemair ZTR 20-4,0 je regulačný 3-cestný ventil

• Pre vodu a chladiace médiá (max 30% glykolu)
• Bez netesnosti v uzatvorenom stave

Ventil má stabilnú percentuálnu charakteristiku prietoku.

Vhodný typ servopohonu: RVAZ4 24A.

Technické charakteristiky

• Materiál tela: mosadz
• Materiál dýzy: mosadz
• Hriadeľ: nehrdzavejúca oceľ
• Typ ripojenia potrubia: vonkajší závit
• Obal: EPDM

Systemair LDC 125-600 je tlmič hluku pre kruhové potrubia. Je vhodný pre použitie v kombinácii s kruhovými ventilátormi Systemair.

Systemair LDC je jednoducho integrovateľný tlmič do kruhového potrubia, ktorý výrazne tlmí hluk v potrubí. Pripojovacie hrdlá sú vybavené gumeným tesnením. Ak je potrebný vyšší útlm, je možné použiť dva tlmiče za sebou. Tlmič dosahuje najefektívnejší výkon, keď je umiestnení priamo za ventilátor alebo za ohyb. V prípade potreby tlmenia hluku v potrubí, ale aj hluku, ktorý preniká von z rekuperačnej jednotky, by mal byť tlmič použitý spolu s izolovaným typom ventilátora.

Systemair TG-K3/NTC10-01 je snímač teploty s NTC 10 prvkom na meranie teploty vzduchu vo ventilačných potrubiach.

Používa sa ako náhrada za interný snímač teploty privádzaného vzduchu v prípade, že sa do systému pridá externý potrubný ohrievač alebo chladič.

Má nastaviteľnú dlžku zapojenia, je doplnený o 1,5m dlhý kábel. Je navrhnutý tak aby jeho inštalácia bola jednoduchá a rýchla.

Je vhodný na inštaláciu do rekuperačnej jednotky, ktorú si možete pozrieť TU.

Systemair TG-K3/NTC10-01 snímač je kompaibilný s Aquatrol, Johnson Controls, Satchwell, Trend, Cylon, Honeywell

Materiál

Potrubie: ABS (PA6)
Montážna doska: PVC
Kábel: PVC

SPI 500 je regulačná clonka, ktorá slúži na meranie a reguláciu prietoku vzduchu.

Clonka má nízku hlučnosť, rovnomerný tvar prúdu vzduchu s centrickým kruhovým prierezom a príslušenstvo na presné meranie.

Dostupná v priemeroch ø 80-800mm.

Zhotovená je z pozinkovaného oceľového plechu. Obsahuje gumové tesnenie ( v mieste spoja s kruhovým potrubím). Je vhodná na regulovanie prietoku vzduchu ako aj pri odvode vzduchu.

Maximálna teplota okolia je 70°C.

Montáž
SPI sa musia inštalovať s minimalizáciou vplyvov, ktoré znižujú presnosť regulácie.
Na clonke SPI je možné presne merať prietok vzduchu na všetkých miestach potrubnej siete, vrátane miest v blízkosti napr. odbočiek v tvare T, oblúkov alebo pred ostatnými prívodnými elementami.

Bezpečná doporučená minimálna vzdialenosť montáže:
Koleno pred/za 1 x D
Pred T-kusom 3 x D
Za T-kusom 1 x D
Pred distribučným prvkom 3 x D

Systemair ZTR 20-6,0 je regulačný 3-cestný ventil

• Pre vodu a chladiace médiá (max 30% glykolu)
• Bez netesnosti v uzatvorenom stave

Ventil má stabilnú percentuálnu charakteristiku prietoku.

Vhodný typ servopohonu: RVAZ4 24A.

Technické charakteristiky

• Materiál tela: mosadz
• Materiál dýzy: mosadz
• Hriadeľ: nehrdzavejúca oceľ
• Typ ripojenia potrubia: vonkajší závit
• Obal: EPDM

Systemair LDC 125-900 je tlmič hluku pre kruhové potrubia. Je vhodný pre použitie v kombinácii s kruhovými ventilátormi Systemair.

Systemair LDC je jednoducho integrovateľný tlmič do kruhového potrubia, ktorý výrazne tlmí hluk v potrubí. Pripojovacie hrdlá sú vybavené gumeným tesnením. Ak je potrebný vyšší útlm, je možné použiť dva tlmiče za sebou. Tlmič dosahuje najefektívnejší výkon, keď je umiestnení priamo za ventilátor alebo za ohyb. V prípade potreby tlmenia hluku v potrubí, ale aj hluku, ktorý preniká von z rekuperačnej jednotky, by mal byť tlmič použitý spolu s izolovaným typom ventilátora.

Systemair Reheater VTC 300 je elektrický ohrievač. Tento ohrievač sa nedodáva spolu s rekuperačnou jednotkou a je potrebné doobjednať ho navyše. Slúži na ohrev vzduchu v rekuperačnej jednotke SAVE VTC a inštaluje sa priamo do nej.

Systemair TG-K350 je snímač s prvkom NTC na meranie teploty vzduchu vo ventilačných potrubiach. Je založený na princípe merania tepelného odporu v keramickom elemente NTC ( v prípade rastu teploty sa odpor znižuje). Meranie odporu môže byť vykonané jedine vtedy ak senzor nie je pripojený ku regulátoru. Meranie napätia sa vykonáva na vstupe snímača keď je snímač pripojený ku regulátoru.

Systemair TG-K350 snímač je navrhnutý na použitie v potrubí s priemerom 9 mm kde sa inštaluje zvnútra potrubia za pomoci kruhovej príruby, ktorá má priemer 40 mm. Snímač má nastaviteľnú dĺžku vloženia kábla od 15 do 130 mm a je dodávaný spolu s 1,5m dlhým káblom. Je nastavený na prácu s TTC, Pulserom, Aqua alebo RT 0-30.

Systemair VBC 250-2 je vodný ohrievač určený pre kruhové potrubie.

Vodný ohrievač je kalibrovaný pre montáž do horizontálneho/vertikálneho potrubia s možnosťou výberu smeru prúdenia vzduchu.

Plášť ohrievača je vyrobený z oceľového plechu s ochrannou vrstvou aluzinku.

Systemair VBC 250-2 má odoberateľný kryt kvôli zjednodušeniu čistenia výmenníka. Tento dvojradový výmenník je vyrobený z medených rúrok s hliníkovím rebrovaním.

Vodný ohrievač Systemair VBC 250-2 je vhodný na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.
