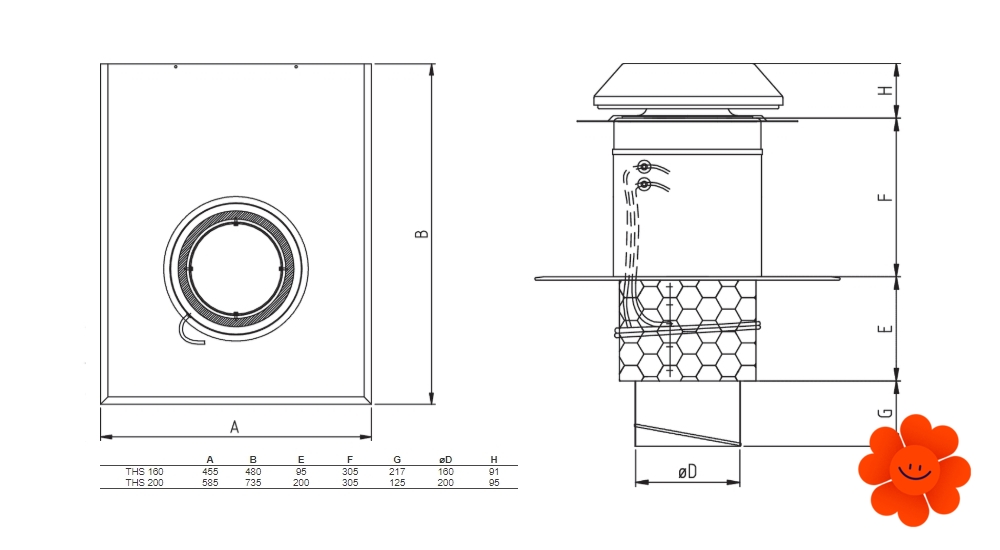

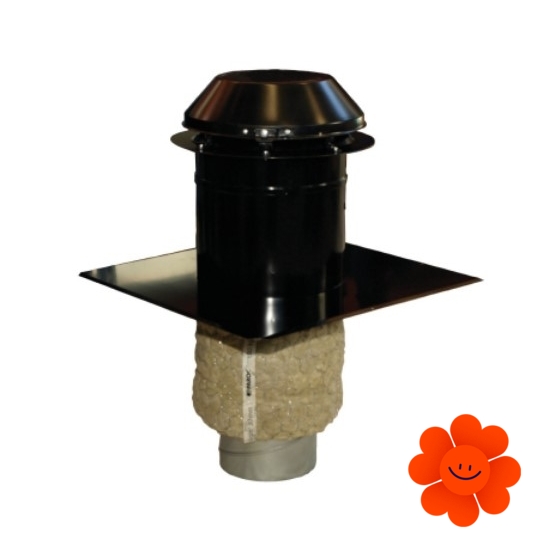

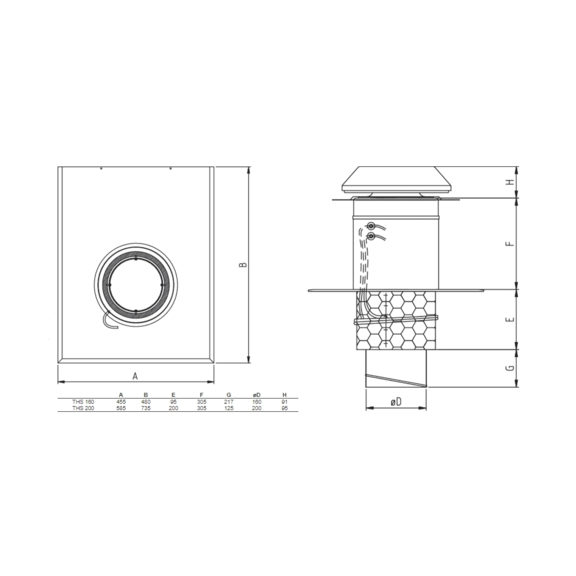

Systemair THS 160 čierna profilová krycia hlavica pre ploché strechy

Systemair KV 100 M sileo kruhový ventilátor je určený pre montáž na stenu alebo strop s možnosťou pripojenia kruhového potrubia na odvádzanie vzduchu. Motor má vonkajší rotor a obežné kolesá s lopatkami zahnutými dozadu. Motor ventilátora má navyše impedančnú ochranu.

Plášť kruhového ventilátora Systemair KV 100 M sileo je zhotovený z pozinkovaného oceľového plechu s triedou tesnosti C. Maximálna tesnosť spoja je zabezpečená zlisovaním oboch častí plášťa ventilátora. Táto vysoká tesnosť spoja plášťa ventilátora umožňuje jeho montáž či už vo vonkajšom alebo vlhkom prostredí.

Montáž:

• Určený pre montáž na stenu alebo strop
• Inštalácia je možná v ľubovoľnej polohe
• Možnosť montáže aj vo vonkajšom prostredí
• Možnosť pripojenia k potrubiu pomocou rýchloupínacej spony FK, ktorá je určená na zabránenie prenosu chvenia na potrubie
• Dĺžka spoja pre pripojenie na potrubie 25 mm podľa EN 1506:1997

Regulácia kruhového ventilátora Systemair KV 100 M sileo je umožnená buď 5-stupňovým regulátorom otáčok (transformátor), alebo plynulým regulátorom otáčok (tyristor).

Kruhový ventilátor Systemair KV 100 M sileo spĺňa minimálnu požiadavku na energetickú účinnosť podľa smernice ERP.

Systemair LDC 200-300 je tlmič hluku pre kruhové potrubie. Je vhodný pre použitie v kombinácii s kruhovými ventilátormi Systemair.

Systemair LDC je jednoducho integrovateľný tlmič do kruhového potrubia, ktorý výrazne tlmí hluk v potrubí. Pripojovacie hrdlá sú vybavené gumeným tesnením. Ak je potrebný vyšší útlm, je možné použiť dva tlmiče za sebou. Tlmič dosahuje najefektívnejší výkon, keď je umiestnení priamo za ventilátor alebo za ohyb. V prípade potreby tlmenia hluku v potrubí, ale aj hluku, ktorý preniká von do okolia, by mal byť tlmič použitý spolu s izolovaným typom ventilátora.

Systemair CB 200-5,0 je elektrický ohrievač, ktorý je vhodný na inštaláciu do kruhového potrubia. Systemair CB 200-5,0 je vhodné použiť s kruhovými ventilátormi Systemair s priemerom potrubia ø 200 mm.

V ohrievači je zabudovaná protipožiarna ochrana, ktorá má prednastavený 120°C ručný reštart a taktiež ochrana proti prehriatiu ohrievača, ktorá má prednastavený automatický reštart pri 60°C. Na zvýšenie bezpečnosti sú taktiež v každom pripojovacom hrdle týchto ohrievačov inštalované gumové tesnenia.

Vo vnútri skrine elektrického ohrievača, ktorá je vyrobená z veľmi kvalitného materiálu AluZink, sa nachádzajú ohrevné špirály vyrobené z nerezovej ocele. Táto skriňa ohrievača je kalibrovaná na montáž smerom nahor. Montáž v opačnom smere je prísne zakázaná kvôli vysokej pravdepodobnosti nastania nebezpečnej situácie s vysokým bezpečnostným rizikom.

Ohrievač je možné inštalovať do horizontálnej alebo vertikálnej polohy. V horizontálnom potrubí sa musí rozvodná skrinka inštalovať smerom nahor alebo pootočená pozdĺž osi cca o 90°.

Ohrievač je možné pomocou termostatu alebo regulátorov Pulser regulovať na požadovaný výkon.

Pri uvádzaní ohrievača do prevádzky je nutné sa uistiť, že predtým respektíve najneskôr počas toho bol spustený ventilátor. Pri vypínaní je taktiež nesmierne dôležité aby bol ohrievač vypnutý skôr alebo počas toho ako bude vypnutý aj ventilátor.

Systemair RVK 200E2-L sileo kruhový ventilátor je určený pre montáž do kruhového potrubia. Motor má vonkajší rotor a obežné kolesá s vysokoúčinnými lopatkami zahnutými dozadu. Motor ventilátora má pre svoju ochranu vstavané tepelné kontakty s manuálnym resetom.

Plášť kruhového ventilátora Systemair RVK 200E2-L sileo je vyrobený z plastu (propylen PP s 30% podielom sklenných vlákien). Tesnosť plášťa ventilátora a pripojovacia krabica s krytím IP44 umožňuje použitie ventilátora aj vo vlhkom prostredí.

Montáž:

• Inštalácia je možná v ľubovoľnej polohe
• Možnosť pripojenia k potrubiu pomocou rýchloupínacej spony FK, ktorá je určená na zabránenie prenosu chvenia na potrubie
• Dĺžka spoja pre pripojenie na potrubie 25 mm podľa EN 1506:1997
• Súčasťou balenia je aj montážna konzola

Regulácia kruhového ventilátora Systemair 200E2-L sileo je umožnená buď 5-stupňovým regulátorom otáčok (transformátor), alebo plynulým regulátorom otáčok (tyristor).

Kruhový ventilátor Systemair RVK 200E2-L sileo spĺňa minimálnu požiadavku na energetickú účinnosť podľa smernice ERP.

Strešný ventilátor DVCI 225-S využíva technológiu EC motorov s externým rotorom, ktoré majú dozadu zahnuté lopatky.

Plášť strešného ventilátora DVCI 225-S je vyrobený z hliníka a základová doska z pozinkovaného oceľového plechu, ktorý je na povrchu upravený práškovou farbou.

Obežné koleso je vyrobené z polyamidu PA.

Otáčky ventilátora možno regulovať signálom 0-10V, ktorý sa dodáva so zapojeným potenciometrom (0-10V).

Potenciometer umožňuje jednoduché nastavenie požadovaného pracovného bodu.

Typy strešných ventilátorov Systemair DVCI:

- S - Štandardná verzia

- P - Verzia so vstavanou tlakovou reguláciou

Kruhový ventilátor Systemair KVK Silent 250 je izolovaný ventilátor určený na montáž do kruhového potrubia.

Kruhový ventilátor je vybavený servisným krytom, vďaka čomu sa jednoducho udržuje. Tepelná ochrana motora je zabezpečená integrovanými tepelnými kontaktami  s manuálnym resetom (odpojením napájania).

Plášť kruhového ventilátora Systemair KVK Silent 250 je zhotovený z Aluzinku s korozívnou triedou C4. Ventilátor je izolovaný minerálnou vlnou dostatočnej hrúbky a hustoty.

Montáž:

• Inštalácia na potrubie je možná v ľubovoľnej polohe
• Jednoduchá montáž
• Montážna konzola je súčasťou balenia
• Ako príslušenstvo je možné zakúpiť rýchloupínacie spony FK, ktoré nielen uľahčia montáž, ale aj zabránia prenosu vibrácií do potrubia

Otáčky kruhového ventilátora sa dajú riadiť manuálne, a to pomocou potenciometra (plynulé riadenie otáčok), alebo 5-stupňového transformátora (krokové riadenie otáčok). Ventilátor je možné regulovať podľa aktuálnych požiadaviek pomocou snímačov a regulátorov CO2, teploty, vlhkosti, ale aj snímača pohybu a VAV.

Kruhový ventilátor Systemair KVK Silent 250 spĺňa minimálnu požiadavku na energetickú účinnosť podľa smernice ERP.

Systemair VBC 160-3 je vodný ohrievač určený pre kruhové potrubie.

Vodný ohrievač je kalibrovaný pre montáž do horizontálneho/vertikálneho potrubia s možnosťou výberu smeru prúdenia vzduchu.

Plášť ohrievača je vyrobený z oceľového plechu s ochrannou vrstvou aluzinku.

Systemair VBC 160-3 má odoberateľný kryt kvôli zjednodušeniu čistenia výmenníka. Tento trojradový výmenník je zhotovený z medených rúrok s hliníkovím rebrovaním.

Vodný ohrievač Systemair VBC 160-3 je vhodný na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

IGK je sacia mriežka, z pozinkovaného oceľového plechu v tvare štvorca, ktorá slúži na prívod alebo odvod vzduchu pre vonkajšiu montáž.

Mriežka má kruhové napojenie, ktoré obsahuje gumové tesnenie a taktiež ochrannú sieťku proti hmyzu.

Kruhový ventilátor Systemair KVK Slim 400EC je čiastočne izolovaný ventilátor určený na montáž do kruhového potrubia.

Kruhový ventilátor má odnímateľné veko, vďaka čomu sa jednoducho udržuje. Veko ventilátora je zároveň izolované, vďaka čomu dosahuje nižšiu hladinu hluku. Tepelná ochrana motora je integrovaná v elektronike motora.

Plášť kruhového ventilátora Systemair KVK Slim 400EC je zhotovený z Aluzinku s korozívnou triedou C4.

Montáž:

• Inštalácia je možná v ľubovoľnej polohe
• Jednoduchá montáž
• Montážna konzola je súčasťou balenia
• Ako príslušenstvo je možné zakúpiť rýchloupínacie spony FK, ktoré nielen uľahčia montáž, ale aj zabránia prenosu vibrácií do potrubia

Otáčky kruhového ventilátora sa dajú riadiť pomocou vstavaného potenciometra (0-10V), ktorý umožňuje jednoducho nastaviť požadovaný pracovný bod. Ventilátor je možné regulovať podľa aktuálnych požiadaviek pomocou snímačov CO2, teploty, vlhkosti, ale aj snímača pohybu a VAV. Navyše ponúka možnosť komunikovať cez Modbus.

Kruhový ventilátor Systemair KVK Slim 400EC spĺňa minimálnu požiadavku na energetickú účinnosť podľa smernice ERP.

Strešný ventilátor DVC 710-POC je poháňaný EC-motorom s externým rotorom. EC-motor zabezpečuje nízku spotrebu energie a vysokú účinnosť. Motor ventilátora je uložený na účinných tlmičoch vibrácií.

Súčasťou strešného ventilátora DVC 710-POC je vstavaný snímač tlaku a snímač teploty pre kompenzáciu podľa vonkajšej teploty.

Snímače možno nastaviť na štandardnú prevádzku s konštantným tlakom alebo na prevádzku s konštantným tlakom s kompenzáciou podľa vonkajšej teploty.

Strešný ventilátor DVC 710-POC má obežné kolesá, vyrobené z polypropylénu PP, s dozadu zahnutými lopatkami.

Skriňa ventilátora je vyrobená z hliníka a základová doska z pozinkovaného oceľového plechu, ktorý je povrchovo upravený práškovou farbou.

Typy strešných ventilátorov Systemair DVC:

• DVC-S Štandardná verzia
• DVC-P Verzia so vstavanou tlakovou reguláciou
• DVC-POC Verzia so vstavanou tlakovou reguláciou s kompenzáciou podľa vonkajšej teploty (Veľkosti 315 až 500 vrátane výklopného rámu FTG)

Systemair K 100 M sileo kruhový ventilátor  je radiálny ventilátor určený pre montáž do potrubia. Motor má vonkajší rotor a obežné kolesá s lopatkami zahnutými dozadu. Motor ventilátora má navyše impedančnú ochranu.

Plášť kruhového ventilátora Systemair K 100 M sileo je zhotovený z pozinkovaného oceľového plechu. Maximálna tesnosť spoja je zabezpečená zlisovaním oboch častí plášťa ventilátora. Táto vysoká tesnosť spoja plášťa ventilátora umožňuje jeho potrubnú montáž či už vo vonkajšom alebo vlhkom prostredí. Ventilátor má korozívnu triedu C3.

Montáž:

• Inštalácia je možná v ľubovoľnej polohe
• Možnosť montáže aj vo vonkajšom prostredí
• Balenie obsahuje aj montážnu konzolu a skrutky
• Možnosť pripojenia k potrubiu pomocou rýchloupínacej spony FK, ktorá je určená na zabránenie prenosu chvenia na potrubie

Regulácia kruhového ventilátora Systemair K 100 M sileo je umožnená buď 5-stupňovým regulátorom otáčok (transformátor), alebo plynulým regulátorom otáčok (tyristor).

Kruhový ventilátor Systemair K 100 M sileo spĺňa minimálnu požiadavku na energetickú účinnosť podľa smernice ERP.

Systemair RTRE 3 je 5-stupňový transformátor pre ventilátory s napájacím napätím 230V s vyvedenými tepelnými kontaktami TK.

Regulácia otáčok ventilátora prebieha zmenou výstupného napätia pomocou prepínača na prednej strane regulátora. Na prednej strane regulátora sa nachádza kontrolka, ktorá signalizuje prevádzku transformátora.

Transformátor disponuje vstavaným relé tepelnej ochrany, ktoré preruší napájacie napätie ventilátora ak dôjde k rozopnutiu tepelných kontaktov TK vo vinutí motora. Relé nemá funkciu automatického reštartu. Prepnutím prepínača po dostatočnom ochladení motora do polohy „0" na približne 10 sekúnd je možné znova zapnúť sieťové napájanie ventilátora.

Pri prerušení obvodu vstupné svorky na priestorový termostat RT prerušia napájacie napätie ventilátora. Svorky RT sú štandardne prepojené.

Regulátor má výstupné svorky na 230V na pripojenie či už servopohonov uzatváracích klapiek, el. ohrievačov, alebo iného externého zariadenia. Na výstupných svorkách je pri polohách prepínača 1 až 5 vždy 230V. Výstupné svorky sú bez napätia len v polohe 0 alebo pri prerušení obvodu na svorkách RT a TK.

Resetovanie resp. výmena poistky je možná z vonkajšej strany regulátora.

Regulátor Systemair RTRE 3 je vhodný na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.
