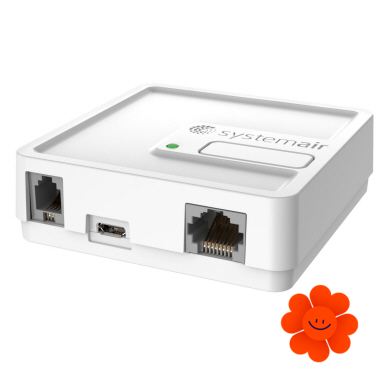

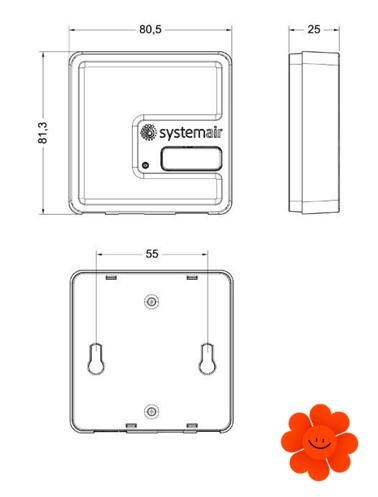

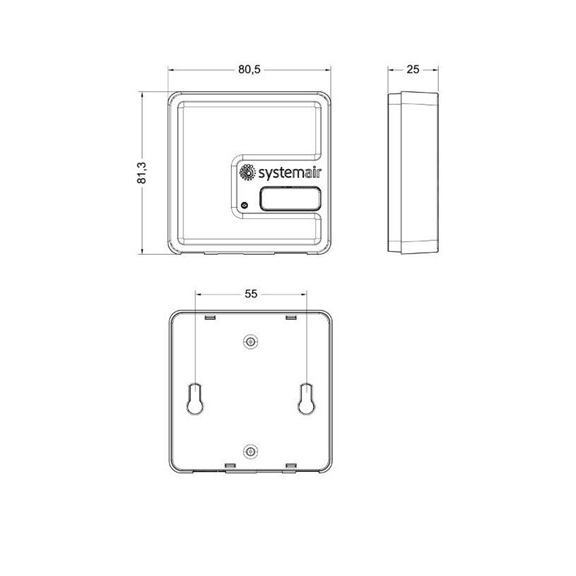

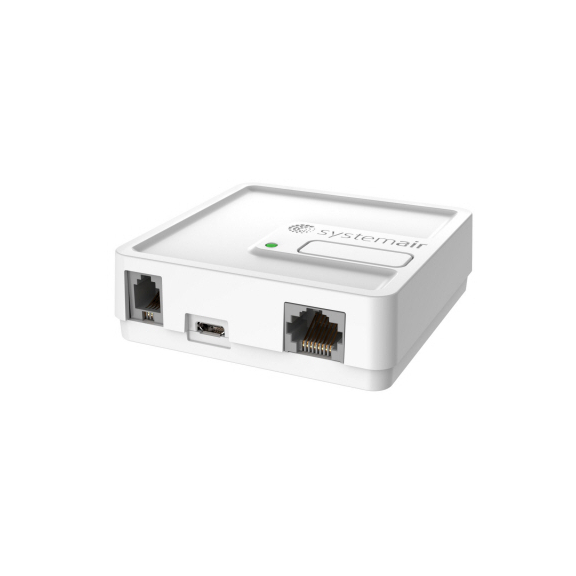

Systemair SAVE CONNECT modul pre prístup na internet

Systemair TG-K3/PT1000 je snímač teploty vzduchu vo ventilačných potrubiach.

Systemair VBC 160-2 je vodný ohrievač určený pre kruhové potrubie.

Vodný ohrievač je kalibrovaný pre montáž do horizontálneho/vertikálneho potrubia s možnosťou výberu smeru prúdenia vzduchu.

Plášť ohrievača je vyrobený z oceľového plechu s ochrannou vrstvou aluzinku.

Systemair VBC 160-2 má odoberateľný kryt kvôli zjednodušeniu čistenia výmenníka. Tento dvojradový výmenník je zhotovený z medených rúrok s hliníkovím rebrovaním.

Vodný ohrievač Systemair VBC 160-2 je vhodný na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

Systemair TG-K330 je snímač s prvkom NTC na meranie teploty vzduchu vo ventilačných potrubiach, je založený na princípe merania tepelného odporu v keramickom elemente NTC ( v prípade rastu teploty sa odpor znižuje). Meranie odporu môže byť vykonané jedine vtedy ak senzor nie je pripojený ku regulátoru. Meranie napätia sa vykonáva na vstupe snímača keď je snímač pripojený ku regulátoru.

Systemair TG-K330 snímač je navrhnutý na použitie v potrubí s priemerom 9 mm kde sa inštaluje zvnútra potrubia za pomoci kruhovej príruby, ktorá má priemer 40 mm. Snímač má nastaviteľnú dĺžku vloženia kábla od 15 do 130 mm a je dodávaný spolu s 1.5m dlhým káblom. Je nastavený na prácu s TTC, Pulserom, Aqua alebo RT 0-30.

Systemair TG-R630 je externý snímač teploty s nastaviteľnou požadovanou hodnotou. Je kalibrovaný na montáž na stenu. Pod krytom sa nachádza skrutka, ktorá slúži na mechanické zaistenie polohy potenciometra.

Používa sa spolu s regulátormi Pulser, TTC.

Systemair TG-D1/PT1000 je ponorný snímač teploty vody bez krytu. Používa sa spolu s protimrazovou ochranou a je vyrobený z nerezovej ocele.

Nie je vhodný na použitie spolu s regulátormi Pulser a Aqua.

Systemair CB 125-1,8 je elektrický ohrievač, ktorý je vhodný na inštaláciu do rekuperačnej jednotky, ktorú si môžete prezrieť TU. Na jeho pripojenie k rekuperačnej jednotke je potrebné si zakúpiť montážnu sadu.

V ohrievači je zabudovaná protipožiarna ochrana, ktorá má prednastavený 120°C ručný reštart a taktiež ochrana proti prehriatiu ohrievača, ktorá má prednastavený automatický reštart pri 60°C. Na zvýšenie bezpečnosti sú taktiež v každom pripojovacom hrdle týchto ohrievačov inštalované gumové tesnenia.

Vo vnútri skrine elektrického ohrievača, ktorá je vyrobená z veľmi kvalitného materiálu AluZink, sa nachádzajú ohrevné špirály vyrobené z nerezovej ocele. Táto skriňa ohrievača je kalibrovaná na montáž smerom nahor. Montáž v opačnom smere je prísne zakázaná kvôli vysokej pravdepodobnosti nastania nebezpečnej situácie z vysokým bezpečnostným rizikom.

Ohrievač je možné inštalovať do horizontálnej alebo vertikálnej polohy. V horizontálnom potrubí sa musí rozvodná skrinka inštalovať smerom nahor alebo pootočená pozdĺž osi cca o 90°.

Ohrievač je možné pomocou termostatu alebo regulátorov Pulser regulovať na požadovaný výkon.

Pri uvádzaní ohrievača do prevádzky je nutné sa uistiť, že predtým respektíve najneskôr počas toho bol spustený ventilátor. Pri vypínaní je taktiež nesmierne dôležité aby bol ohrievač vypnutý skôr alebo počas toho ako bude vypnutý aj ventilátor.

Systemair CVVX 160 mriežka je navrhnutá na použitie predovšetkým do exteriérového prostredia  a montáž na stenu. Konštrukcia mriežky zaručuje oddelenie privádzaného a odvádzaného vzduchu.

Mriežka je vyrobená z pozinkovaného plechu. Disponuje povrchovou úpravou a má práškový náter v čiernej farbe (RAL9005).

Je vhodná ako koncový prvok pre rekuperačné jednotky SAVE.

Montáž:
4 skrutky na čelnom paneli uľahčujú montáž a demontáž za účelom čistenia.
Ako prvá sa na stenu montuje zadná základná doska.
Umiestnenie výtlaku použitého vzduchu môže byť na oboch stranách.

SPI 315 je regulačná clonka, ktorá slúži na meranie a reguláciu prietoku vzduchu.

Clonka má nízku hlučnosť, rovnomerný tvar prúdu vzduchu s centrickým kruhovým prierezom a príslušenstvo na presné meranie.

Dostupná v priemeroch ø 80-800mm.

Zhotovená je z pozinkovaného oceľového plechu. Obsahuje gumové tesnenie ( v mieste spoja s kruhovým potrubím). Je vhodná na regulovanie prietoku vzduchu ako aj pri odvode vzduchu.

Maximálna teplota okolia je 70°C.

Montáž
SPI sa musia inštalovať s minimalizáciou vplyvov, ktoré znižujú presnosť regulácie.
Na clonke SPI je možné presne merať prietok vzduchu na všetkých miestach potrubnej siete, vrátane miest v blízkosti napr. odbočiek v tvare T, oblúkov alebo pred ostatnými prívodnými elementami.

Bezpečná doporučená minimálna vzdialenosť montáže:
Koleno pred/za 1 x D
Pred T-kusom 3 x D
Za T-kusom 1 x D
Pred distribučným prvkom 3 x D

Systemair Reheater VTC 300 je elektrický ohrievač. Tento ohrievač sa nedodáva spolu s rekuperačnou jednotkou a je potrebné doobjednať ho navyše. Slúži na ohrev vzduchu v rekuperačnej jednotke SAVE VTC a inštaluje sa priamo do nej.

Systemair CVVX 250W mriežka je navrhnutá na použitie predovšetkým do exteriérového prostredia  a montáž na stenu. Konštrukcia mriežky zaručuje oddelenie privádzaného a odvádzaného vzduchu.

Mriežka je vyrobená z pozinkovaného plechu. Disponuje povrchovou úpravou a má práškový náter v bielej farbe (RAL9016).

Je vhodná ako koncový prvok pre rekuperačné jednotky SAVE.

Montáž:
4 skrutky na čelnom paneli uľahčujú montáž a demontáž za účelom čistenia.
Ako prvá sa na stenu montuje zadná základná doska.
Umiestnenie výtlaku použitého vzduchu môže byť na oboch stranách.

Systemair TG-A1/NTC10-01 je povrchový snímač teploty na meranie teploty spiatočky.
Je navrhnutý na použitie v spolupráci s interným alebo externým vodným ohrievačom.
Snímač je nastaviteľný podľa priemeru potrubia. Inštalácia snímača je rýchla a jednoduchá.

Kompatibilný s Aquatrol, Johnson Controls, Satchwell, Trend, Cylon, Honeywell.

Materiál
Senzor: nikel - pokovovaná medená trubica
Kábel: silikón

Táto sada slúži na pripojenie  elektrického predohrevu CB, ktorý ale nie je súčasťou balenia tejto sady. Preto je možné si k nej zakúpiť predohrevy:

• CB 250 - 3,0
• CB 250 - 6,0
• CB 250 - 9,0

Táto sada obsahuje:

• Stručný návod
• Potrubný snímač teploty
• Kabeláž
• Stýkač (ovládaný digitálnym výstupom z rekuperačnej jednotky SAVE)
