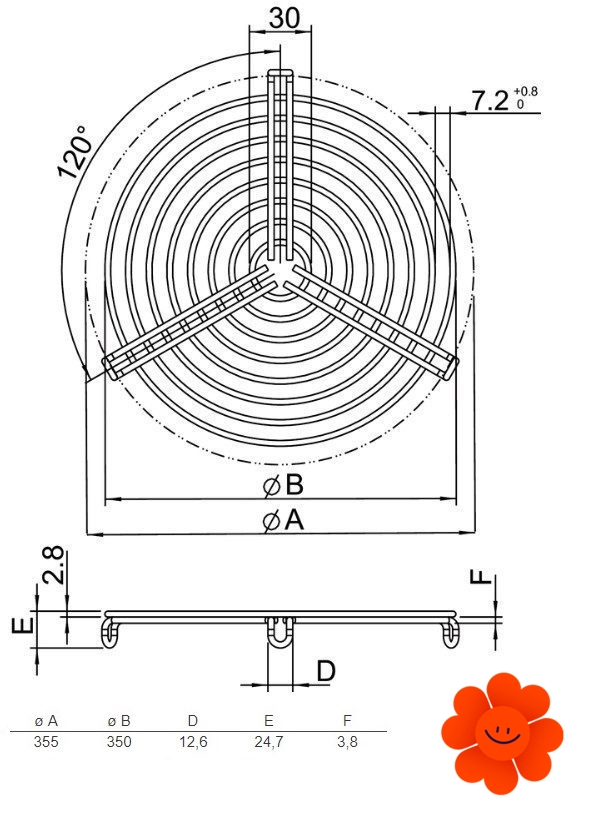

Systemair SG 355 mriežka pre kruhové ventilátory

Kruhový ventilátor Systemair KVK Silent 355EC je izolovaný ventilátor určený na montáž do kruhového potrubia.

Kruhový ventilátor je vybavený servisným krytom, vďaka čomu sa jednoducho udržuje. Tepelná ochrana motora je integrovaná v elektronike motora.

Plášť kruhového ventilátora Systemair KVK Silent 355EC je zhotovený z Aluzinku s korozívnou triedou C4. Ventilátor je izolovaný minerálnou vlnou dostatočnej hrúbky a hustoty.

Montáž:

• Inštalácia na potrubie je možná v ľubovoľnej polohe
• Jednoduchá montáž
• Montážna konzola je súčasťou balenia

Otáčky kruhového ventilátora sa dajú riadiť pomocou vstavaného potenciometra (0-10V), ktorý umožňuje jednoducho nastaviť požadovaný pracovný bod. Ventilátor je možné regulovať podľa aktuálnych požiadaviek pomocou snímačov CO2, teploty, vlhkosti, ale aj snímača pohybu a VAV. Navyše ponúka možnosť komunikovať cez Modbus.

Kruhový ventilátor Systemair KVK Silent 355EC spĺňa minimálnu požiadavku na energetickú účinnosť podľa smernice ERP.

Strešný ventilátor DVC 225-P využíva technológiu EC motorov, ktoré zahŕňajú externý rotor s integrovanou reguláciou konštantného tlaku.

Strešný ventilátor DVC 225-P má obežné koleso vyrobené z polyamidu PA s dozadu zahnutými lopatkami.

Skriňa ventilátora je vyrobená z hliníka a základová doska z pozinkovaného oceľového plechu, ktorý je povrchovo upravený práškovou farbou.

Otáčky strešného ventilátora DVC 225-P sú regulované integrovaným regulátorom konštantného tlaku v závislosti na záťaži - zmene tlaku v potrubnom systéme.

Vďaka dvom vstavaným potenciometrom možno nastaviť požadovanú hodnotu tlaku (deň/noc), aj s možnosťou externého nastavenia cez prídavný kontakt.

Typy strešných ventilátorov Systemair DVC:

• DVC-S Štandardná verzia
• DVC-P Verzia so vstavanou tlakovou reguláciou
• DVC-POC Verzia so vstavanou tlakovou reguláciou s kompenzáciou podľa vonkajšej teploty

Systemair THB 160 čierna profilová krycia hlavica slúži ako nasávacia alebo výfuková hlavica pre tvarované strešné krytiny.

THB 160 nahrádza dvojicu štandardných strešných tašiek (jednodrážková strešná krytina).

Nech je sklon strechy akýkoľvek, krycia doska sa montuje iba v pravom uhle k normále strechy. TUB, teda spodnú dosku, je potrebné využívať s THB pri akomkoľvek type striech. Pohodlnú montáž a demontáž hlavice uľahčujú rýchloupínacie spony strešného nástavca.

Pripojovacie potrubie s priemerom 200 mm je izolované minerálnou vlnou o hrúbke 30 mm.

THB je vyrobené z pozinkovaného oceľového plechu s čiernym alebo tehlovo červeným práškovým náterom. Súčasť dodávky tvorí základová doska TUB, ktorá sa montuje na vnútornú stranu strechy, čím zamedzuje prenikaniu vody cez otvor v streche.

Systemair THB 160 čierna profilová krycia hlavica je vhodná na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

Systemair CB 160-2,1 je elektrický ohrievač, ktorý je vhodný na inštaláciu do kruhového potrubia. Systemair CB 160-2,1 je vhodné použiť s kruhovými ventilátormi Systemair s priemerom potrubia ø 160 mm.

V ohrievači je zabudovaná protipožiarna ochrana, ktorá má prednastavený 120°C ručný reštart a taktiež ochrana proti prehriatiu ohrievača, ktorá má prednastavený automatický reštart pri 60°C. Na zvýšenie bezpečnosti sú taktiež v každom pripojovacom hrdle týchto ohrievačov inštalované gumové tesnenia.

Vo vnútri skrine elektrického ohrievača, ktorá je vyrobená z veľmi kvalitného materiálu AluZink, sa nachádzajú ohrevné špirály vyrobené z nerezovej ocele. Táto skriňa ohrievača je kalibrovaná na montáž smerom nahor. Montáž v opačnom smere je prísne zakázaná kvôli vysokej pravdepodobnosti nastania nebezpečnej situácie s vysokým bezpečnostným rizikom.

Ohrievač je možné inštalovať do horizontálnej alebo vertikálnej polohy. V horizontálnom potrubí sa musí rozvodná skrinka inštalovať smerom nahor alebo pootočená pozdĺž osi cca o 90°.

Ohrievač je možné pomocou termostatu alebo regulátorov Pulser regulovať na požadovaný výkon.

Pri uvádzaní ohrievača do prevádzky je nutné sa uistiť, že predtým respektíve najneskôr počas toho bol spustený ventilátor. Pri vypínaní je taktiež nesmierne dôležité aby bol ohrievač vypnutý skôr alebo počas toho ako bude vypnutý aj ventilátor.

Kruhový ventilátor Systemair KVK Silent 160EC je jednostranne sací radiálny ventilátor vhodný na prekonávanie vyšších tlakových strát pri vysokej účinnosti ventilátora.

Kruhový ventilátor má bezúdržbový EC motor s dozadu zahnutými lopatkami. Motor a obežné koleso sú montované na výklopných dvierkach, čím sa stáva údržba a čistenie omnoho jednoduchšie. Tepelná ochrana motora je integrovaná v elektronike motora.

Plášť kruhového ventilátora Systemair KVK Silent 160EC je zhotovený z pozinkovaného oceľového plechu. Ventilátor je izolovaný 50 mm vrstvou minerálnej vlny upevnenej perforovaným oceľovým plechom.

Montáž:

• Inštalácia na potrubie je možná v ľubovoľnej polohe vďaka rýchloupínacej spone FK

Otáčky kruhového ventilátora sa dajú riadiť pomocou vstavaného potenciometra (0-10V), ktorý umožňuje jednoducho nastaviť požadovaný pracovný bod.

Kruhový ventilátor Systemair KVK Silent 160EC spĺňa minimálnu požiadavku na energetickú účinnosť podľa smernice ERP.

UPOZORNENIE: Pri vypínaní zariadenia počas prevádzky vypnite ventilátor cez riadiaci vstup 0-10V. Ventilátor nikdy nevypínajte cez hlavný prívod 1x230V resp. 3x400V (podľa typu motora).

Systemair prio 400 AC kruhový ventilátor je určený pre montáž do potrubia. Motor má diagonálne, aerodynamicky optimalizované obežné kolo s vysokou účinnosťou a nízkou hladinou hluku. Motor má pre svoju ochranu vstavané tepelné kontakty vyvedené na externú svorkovnicu, ktoré musia byť pripojené na zodpovedajúce relé tepelnej ochrany.

Plášť kruhového ventilátora Systemair prio 400 AC je vyrobený z pozinkovaného oceľového plechu AluZink s triedou tesnosti B. Ventilátor je možné použiť vo vonkajšom prostredí bez ochrannej striešky práve vďaka zvýšenej tesnosti plášťa a el. svorkovnici IP55.

Montáž:

• Inštalácia je možná v ľubovoľnej polohe.
• Možnosť montáže aj vo vonkajšom prostredí bez ochrannej striešky
• Pri inštalácii vo vlhkom prostredí je odporúčaná inštalácia časového spínania
• Jednoduchú montáž a demontáž umožňujú rýchloupínacie spony FK, ktoré zároveň tlmia prenos vibrácií do potrubia
• Dĺžka spoja pre pripojenie na potrubie 25 mm podľa EN 1506:1997
• Montážne úchyty sú súčasťou balenia

Regulácia kruhového ventilátora Systemair prio 400 AC je umožnená buď pomocou frekvenčného meniča so sinus filtrom, 5-stupňovým regulátorom otáčok (transformátor), alebo plynulým regulátorom otáčok (tyristor).

Kruhový ventilátor Systemair prio 400 AC spĺňa minimálnu požiadavku na energetickú účinnosť podľa smernice ERP.

Systemair LDC 200-300 je tlmič hluku pre kruhové potrubie. Je vhodný pre použitie v kombinácii s kruhovými ventilátormi Systemair.

Systemair LDC je jednoducho integrovateľný tlmič do kruhového potrubia, ktorý výrazne tlmí hluk v potrubí. Pripojovacie hrdlá sú vybavené gumeným tesnením. Ak je potrebný vyšší útlm, je možné použiť dva tlmiče za sebou. Tlmič dosahuje najefektívnejší výkon, keď je umiestnení priamo za ventilátor alebo za ohyb. V prípade potreby tlmenia hluku v potrubí, ale aj hluku, ktorý preniká von do okolia, by mal byť tlmič použitý spolu s izolovaným typom ventilátora.

Systemair RE 3 je 5-stupňový transformátor pre ventilátory s napájacím napätím 230V bez vyvedených tepelných kontaktov TK.

Regulácia otáčok ventilátora prebieha zmenou výstupného napätia pomocou prepínača na prednej strane regulátora. Na prednej strane regulátora sa nachádza kontrolka, ktorá signalizuje prevádzku transformátora.

Regulátor má výstupné svorky na 230V na pripojenie či už servopohonov uzatváracích klapiek, el. ohrievačov, alebo iného externého zariadenia. Na výstupných svorkách je pri polohách prepínača 1 až 5 vždy 230V. Len v polohe 0 sú výstupné svorky bez napätia.

Resetovanie resp. výmena poistky je možná z vonkajšej strany regulátora.

Upozornenie: Ventilátory s vyvedenými tepelnými kontaktami TK musia byť vždy pripojené na relé tepelnej ochrany motora S-ET 10(E)!

Regulátor Systemair RE 3 je vhodný na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

Systemair RSK 315 je dvojkrídlová kruhová spätná klapka s pružinovým prítlakom pre kruhové ventilátory.

Klapka RSK 315 je zhotovená z pozinkovaného plechu.

Inštalácia klapky je možná v ľubovoľnej polohe.

Spätná klapka Systemair RSK 315 je vhodná na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

Systemair RVK 200E2-L sileo kruhový ventilátor je určený pre montáž do kruhového potrubia. Motor má vonkajší rotor a obežné kolesá s vysokoúčinnými lopatkami zahnutými dozadu. Motor ventilátora má pre svoju ochranu vstavané tepelné kontakty s manuálnym resetom.

Plášť kruhového ventilátora Systemair RVK 200E2-L sileo je vyrobený z plastu (propylen PP s 30% podielom sklenných vlákien). Tesnosť plášťa ventilátora a pripojovacia krabica s krytím IP44 umožňuje použitie ventilátora aj vo vlhkom prostredí.

Montáž:

• Inštalácia je možná v ľubovoľnej polohe
• Možnosť pripojenia k potrubiu pomocou rýchloupínacej spony FK, ktorá je určená na zabránenie prenosu chvenia na potrubie
• Dĺžka spoja pre pripojenie na potrubie 25 mm podľa EN 1506:1997
• Súčasťou balenia je aj montážna konzola

Regulácia kruhového ventilátora Systemair 200E2-L sileo je umožnená buď 5-stupňovým regulátorom otáčok (transformátor), alebo plynulým regulátorom otáčok (tyristor).

Kruhový ventilátor Systemair RVK 200E2-L sileo spĺňa minimálnu požiadavku na energetickú účinnosť podľa smernice ERP.

Systemair BFR 200 ePM1 60% je vreckový filter určený pre filtračné kazety Systemair FFR 200.

Rozmer: 233x233x230/3.

Trieda filtrácie: EU7/F7.

Systemair SG 200 je ochranná kruhová mriežka pre kruhové ventilátory.

Mriežka sa upevňuje na ventilátor pomocou troch skrutiek.

Ochranná mriežka Systemair SG 200​​​​​​ je vhodná na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.
