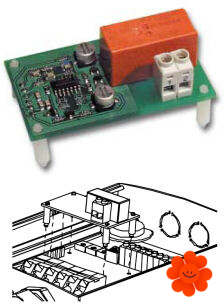

Systemair TT-S1 prídavný modul k TTC

Strešný ventilátor DVC 450-K-POC+FTG je poháňaný EC-motorom s externým rotorom. EC-motor zabezpečuje nízku spotrebu energie a vysokú účinnosť. Motor ventilátora je uložený na účinných tlmičoch vibrácií.

Súčasťou strešného ventilátora DVC 450-K-POC+FTG je vstavaný snímač tlaku a snímač teploty pre kompenzáciu podľa vonkajšej teploty.

Snímače možno nastaviť na štandardnú prevádzku s konštantným tlakom alebo na prevádzku s konštantným tlakom s kompenzáciou podľa vonkajšej teploty.

Strešný ventilátor DVC 450-K-POC+FTG má obežné kolesá, vyrobené z polypropylénu PP, s dozadu zahnutými lopatkami.

Skriňa ventilátora je vyrobená z hliníka a základová doska z pozinkovaného oceľového plechu, ktorý je povrchovo upravený práškovou farbou.

Typy strešných ventilátorov Systemair DVC:

• DVC-S Štandardná verzia
• DVC-P Verzia so vstavanou tlakovou reguláciou
• DVC-POC Verzia so vstavanou tlakovou reguláciou s kompenzáciou podľa vonkajšej teploty (Veľkosti 315 až 500 vrátane výklopného rámu FTG)

Systemair K 160 EC sileo kruhový ventilátor je určený pre montáž do kruhového potrubia. Má nízkoenergetický EC motor s externým rotorom a obežné kolesá s lopatkami zahnutými dozadu. Tepelná ochrana motora je integrovaná v elektronike motora.

Plášť kruhového ventilátora Systemair K 160 EC sileo je zhotovený z pozinkovaného oceľového plechu s tesnosťou triedy C. Maximálna tesnosť spoja je zabezpečená zlisovaním oboch častí plášťa ventilátora. Táto vysoká tesnosť umožňuje inštaláciu ventilátora do vonkajšieho prostredia bez ochrannej striešky.

Montáž:

• Inštalácia je možná v ľubovoľnej polohe
• Možnosť montáže aj vo vonkajšom prostredí
• Montážna konzola je súčasťou balenia
• Dĺžka spoja pre pripojenie na potrubie je 25mm

Otáčky kruhového ventilátora Systemair K 160 EC sileo sa dajú riadiť pomocou vstavaného potenciometra (0-10V), ktorý umožňuje jednoducho nastaviť požadovaný pracovný bod. Ďalšou možnosťou je riadenie otáčok pomocou externého signálu 0-10V, potenciometra MTP, alebo regulátora MTV 1/010.

Kruhový ventilátor Systemair K 160 EC sileo spĺňa minimálnu požiadavku na energetickú účinnosť podľa smernice ERP.

UPOZORNENIE: Pri vypínaní zariadenia počas prevádzky vypnite ventilátor cez riadiaci vstup 0-10V. Ventilátor nikdy nevypínajte cez hlavný prívod 1x230V resp. 3x400V (podľa typu motora).

Systemair CBM 150-2,1 je elektrický ohrievač do kruhového potrubia so vstavanou reguláciou. Systemair CBM 150-2,1 je vhodné použiť s kruhovými ventilátormi Systemair s priemerom potrubia ø 150 mm.

Riadenie ohrevu je zabezpečené vstavaným elektronickým regulátorom, ktorý pracuje na základe časovo proporcionálnej technológie impulz/pauza. Vďaka tejto technológii je regulácia teploty mimoriadne presná. Žiaduca teplota sa nastavuje na vonkajšom kryte ohrievača.

Plášť elektrického ohrievača Systemair CBM 150-2,1 je zhotovený z Aluminium Zinku, ohrevné špirály sú vyrobené z nerezovej ocele. Pripojovacie hrdlo ohrievača má gumové tesnenie.

Elektrický ohrievač má vstavanú protipožiarnu ochranu nastavenú na 120°C s ručným resetom. Tiež je vybavený aj ochranou proti prehriatiu nastavenou na 60°C s ručným automatickým resetom.

Súčasťou dodávky elektrického ohrievača Systemair CBM 150-2,1 je aj potrubný snímač TG-K 330, ktorý umožňuje nastavenie teploty v rozsahu 0-30°C.

Systemair prio konzola 250 je montážna konzola určená pre ventilátory Systemair prio 250.

Konzola je zhotovená z pozinkovaného oceľového plechu. Montuje sa buď na stenu alebo na strop.

Balenie obsahuje skrutky pre montáž k ventilátoru.

Systemair CB 200-3,0 je elektrický ohrievač, ktorý je vhodný na inštaláciu do kruhového potrubia. Systemair CB 200-3,0 je vhodné použiť s kruhovými ventilátormi Systemair s priemerom potrubia ø 200 mm.

V ohrievači je zabudovaná protipožiarna ochrana, ktorá má prednastavený 120°C ručný reštart a taktiež ochrana proti prehriatiu ohrievača, ktorá má prednastavený automatický reštart pri 60°C. Na zvýšenie bezpečnosti sú taktiež v každom pripojovacom hrdle týchto ohrievačov inštalované gumové tesnenia.

Vo vnútri skrine elektrického ohrievača, ktorá je vyrobená z veľmi kvalitného materiálu AluZink, sa nachádzajú ohrevné špirály vyrobené z nerezovej ocele. Táto skriňa ohrievača je kalibrovaná na montáž smerom nahor. Montáž v opačnom smere je prísne zakázaná kvôli vysokej pravdepodobnosti nastania nebezpečnej situácie s vysokým bezpečnostným rizikom.

Ohrievač je možné inštalovať do horizontálnej alebo vertikálnej polohy. V horizontálnom potrubí sa musí rozvodná skrinka inštalovať smerom nahor alebo pootočená pozdĺž osi cca o 90°.

Ohrievač je možné pomocou termostatu alebo regulátorov Pulser regulovať na požadovaný výkon.

Pri uvádzaní ohrievača do prevádzky je nutné sa uistiť, že predtým respektíve najneskôr počas toho bol spustený ventilátor. Pri vypínaní je taktiež nesmierne dôležité aby bol ohrievač vypnutý skôr alebo počas toho ako bude vypnutý aj ventilátor.

Systemair prio 400 EC 3~ kruhový ventilátor patrí do novej série ventilátorov s nízkoenergetickým EC motorom, ktoré prinášajú užívateľovi dlhodobú značnú úsporu prevádzkových nákladov.

Ventilátor má vzhľadom na jeho kompaktné prevedenie extra vysoký výkon. Tepelná ochrana ventilátora je integrovaná v elektronike motora.

Plášť kruhového ventilátora Systemair prio 400 EC 3~ je zhotovený z pozinkovaného oceľového plechu s tesnosťou triedy B. Vďaka zvýšenej tesnosti plášťa a pripojovacej svorkovnici s triedou krytia IP55 je možné tento ventilátor použiť vo vonkajšom prostredí bez ochrannej striešky.

Montáž:

• Inštalácia je možná v ľubovoľnej polohe
• Inštalácia je možná vo vonkajšom prostredí bez ochrannej striešky
• Montážne úchyty sú súčasťou balenia
• Jednoduchú montáž a demontáž umožňujú rýchloupínacie spony FK, ktoré zároveň tlmia prenos vibrácií do potrubia

Otáčky ventilátora sa dajú riadiť pomocou vstavaného potenciometra (0-10V), ktorý umožňuje jednoducho nastaviť požadovaný pracovný bod. Ďalšou možnosťou je riadenie otáčok pomocou externého signálu 0-10V, potenciometra MTP, alebo regulátora MTV 1/010. Ventilátor je vybavený komunikáciou Modbus.

Kruhový ventilátor Systemair prio 400 EC 3~ spĺňa minimálnu požiadavku na energetickú účinnosť podľa smernice ERP.

Systemair KV 250 L sileo kruhový ventilátor je určený pre montáž na stenu alebo strop s možnosťou pripojenia kruhového potrubia na odvádzanie vzduchu. Motor má vonkajší rotor a obežné kolesá s lopatkami zahnutými dozadu. Motor ventilátora má pre svoju ochranu vstavané tepelné kontakty s manuálnym resetom.

Plášť kruhového ventilátora Systemair KV 250 L sileo je zhotovený z pozinkovaného oceľového plechu s triedou tesnosti C. Maximálna tesnosť spoja je zabezpečená zlisovaním oboch častí plášťa ventilátora. Táto vysoká tesnosť spoja plášťa ventilátora umožňuje jeho montáž či už vo vonkajšom alebo vlhkom prostredí.

Montáž:

• Určený pre montáž na stenu alebo strop
• Inštalácia je možná v ľubovoľnej polohe
• Možnosť montáže aj vo vonkajšom prostredí
• Rýchloupínacia spona FK umožňuje jednoduchú montáž a zabraňuje prenosu chvenia na potrubie
• Dĺžka spoja pre pripojenie na potrubie 25 mm podľa EN 1506:1997

Regulácia kruhového ventilátora Systemair KV 250 L sileo je umožnená buď 5-stupňovým regulátorom otáčok (transformátor), alebo plynulým regulátorom otáčok (tyristor).

Kruhový ventilátor Systemair KV 250 L sileo spĺňa minimálnu požiadavku na energetickú účinnosť podľa smernice ERP.

Strešný ventilátor DVCI 355-P využíva technológiu EC motorov s externým rotorom, ktoré majú dozadu zahnuté lopatky. Motor je uložený na účinných tlmičoch vibrácií.

Plášť strešného ventilátora DVCI 355-P je vyrobený z hliníka a základová doska z pozinkovaného oceľového plechu, ktorý je na povrchu upravený práškovou farbou.

Obežné koleso je vyrobené z polypropylénu PP.

Strešný ventilátor DVCI 355-P zahŕňa integrovaný regulátor konštantného tlaku, ktorý riadi otáčky ventilátora v závislosti na záťaži - zmene tlaku v potrubnom systéme.

Dvomi integrovanými potrenciometrami možno nastaviť dve hodnoty tlaku (deň/noc) s možnosťou prepínania medzi denným a nočným režimom prostredníctvom externého kontaktu.

Typy strešných ventilátorov Systemair DVCI:

- S - Štandardná verzia

- P - Verzia so vstavanou tlakovou reguláciou

Systemair K 250 M sileo kruhový ventilátor je radiálny ventilátor určený pre montáž do kruhového potrubia. Motor má vonkajší rotor a obežné kolesá s lopatkami zahnutými dozadu. Motor ventilátora má pre svoju ochranu vstavané tepelné kontakty s manuálnym resetom.

Plášť kruhového ventilátora Systemair K 250 M sileo je zhotovený z pozinkovaného oceľového plechu. Maximálna tesnosť spoja je zabezpečená zlisovaním oboch častí plášťa ventilátora. Táto vysoká tesnosť spoja plášťa ventilátora umožňuje jeho potrubnú montáž či už vo vonkajšom alebo vlhkom prostredí. Ventilátor má korozívnu triedu C3.

Montáž:

• Inštalácia je možná v ľubovoľnej polohe
• Možnosť montáže aj vo vonkajšom prostredí
• Balenie obsahuje aj montážnu konzolu a skrutky
• Možnosť pripojenia k potrubiu pomocou rýchloupínacej spony FK, ktorá je určená na zabránenie prenosu chvenia na potrubie

Regulácia kruhového ventilátora Systemair K 250 M sileo je umožnená buď 5-stupňovým regulátorom otáčok (transformátor), alebo plynulým regulátorom otáčok (tyristor).

Kruhový ventilátor Systemair K 250 M sileo spĺňa minimálnu požiadavku na energetickú účinnosť podľa smernice ERP.

Systemair prio 355 EC kruhový ventilátor patrí do novej série ventilátorov s nízkoenergetickým EC motorom, ktoré prinášajú užívateľovi dlhodobú značnú úsporu prevádzkových nákladov.

Ventilátor má vzhľadom na jeho kompaktné prevedenie extra vysoký výkon. Tepelná ochrana ventilátora je integrovaná v elektronike motora.

Plášť kruhového ventilátora Systemair prio 355 EC je zhotovený z pozinkovaného oceľového plechu s tesnosťou triedy B. Vďaka zvýšenej tesnosti plášťa a pripojovacej svorkovnici s triedou krytia IP55 je možné tento ventilátor použiť vo vonkajšom prostredí bez ochrannej striešky.

Montáž:

• Inštalácia je možná v ľubovoľnej polohe
• Inštalácia je možná vo vonkajšom prostredí bez ochrannej striešky
• Montážne úchyty sú súčasťou balenia
• Jednoduchú montáž a demontáž umožňujú rýchloupínacie spony FK, ktoré zároveň tlmia prenos vibrácií do potrubia

Otáčky ventilátora sa dajú riadiť pomocou vstavaného potenciometra (0-10V), ktorý umožňuje jednoducho nastaviť požadovaný pracovný bod. Ďalšou možnosťou je riadenie otáčok pomocou externého signálu 0-10V, potenciometra MTP, alebo regulátora MTV 1/010. Ventilátor je vybavený komunikáciou Modbus.

Kruhový ventilátor Systemair prio 355 EC spĺňa minimálnu požiadavku na energetickú účinnosť podľa smernice ERP.

Systemair prio 355 AC kruhový ventilátor je určený pre montáž do potrubia. Motor má diagonálne, aerodynamicky optimalizované obežné kolo s vysokou účinnosťou a nízkou hladinou hluku. Motor má pre svoju ochranu vstavané tepelné kontakty vyvedené na externú svorkovnicu, ktoré musia byť pripojené na zodpovedajúce relé tepelnej ochrany.

Plášť kruhového ventilátora Systemair prio 355 AC je vyrobený z pozinkovaného oceľového plechu AluZink s triedou tesnosti B. Ventilátor je možné použiť vo vonkajšom prostredí bez ochrannej striešky práve vďaka zvýšenej tesnosti plášťa a el. svorkovnici IP55.

Montáž:

• Inštalácia je možná v ľubovoľnej polohe.
• Možnosť montáže aj vo vonkajšom prostredí bez ochrannej striešky
• Pri inštalácii vo vlhkom prostredí je odporúčaná inštalácia časového spínania
• Jednoduchú montáž a demontáž umožňujú rýchloupínacie spony FK, ktoré zároveň tlmia prenos vibrácií do potrubia
• Dĺžka spoja pre pripojenie na potrubie 25 mm podľa EN 1506:1997
• Montážne úchyty sú súčasťou balenia

Regulácia kruhového ventilátora Systemair prio 355 AC je umožnená buď pomocou frekvenčného meniča so sinus filtrom, 5-stupňovým regulátorom otáčok (transformátor), alebo plynulým regulátorom otáčok (tyristor).

Kruhový ventilátor Systemair prio 355 AC spĺňa minimálnu požiadavku na energetickú účinnosť podľa smernice ERP.

Kruhový ventilátor Systemair KVK Slim 160 je jednostranne sací radiálny ventilátor, ktorý má motor s vonkajším rotorom a dopredu zahnuté lopatky.

Motor a obežné koleso kruhového ventilátora sú montované na odnímateľnom kryte ventilátora, čím sa stáva údržba a čistenie omnoho jednoduchšie. Tepelná ochrana motora je zabezpečená vstavanými termokontaktmi s manuálnym resetom.

Plášť kruhového ventilátora Systemair KVK Slim 160 je zhotovený z pozinkovaného oceľového plechu. Odnímateľný kryt ventilátora je izolovaný 40 mm vrstvou minerálnej vlny.

Montáž:

• Inštalácia na potrubie je možná v ľubovoľnej polohe vďaka rýchloupínacej spone FK

Kruhový ventilátor Systemair KVK Slim 160 spĺňa minimálnu požiadavku na energetickú účinnosť podľa smernice ERP.
