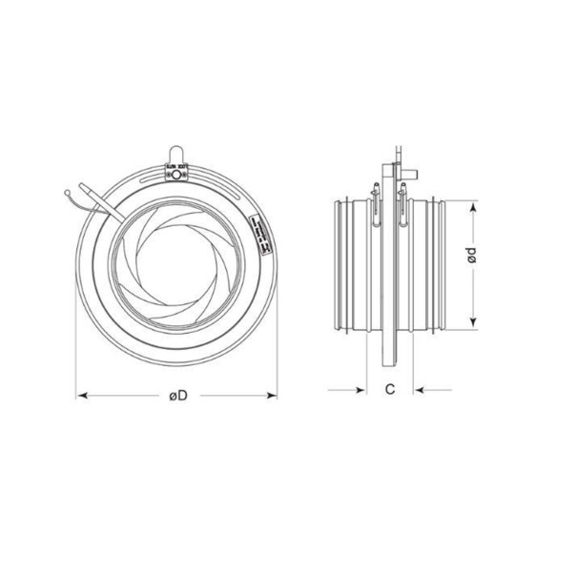

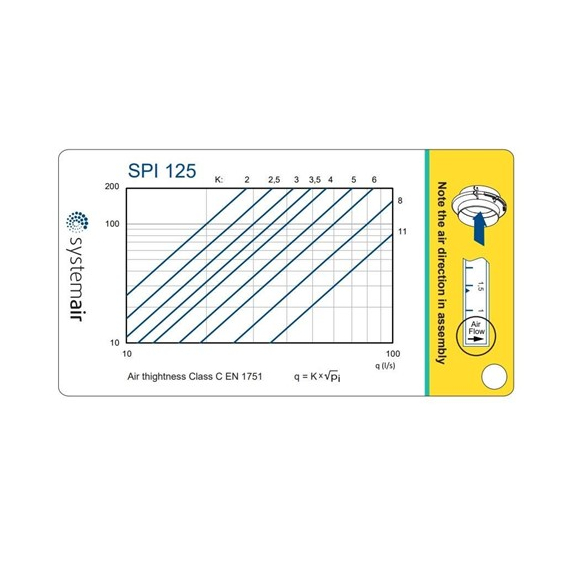

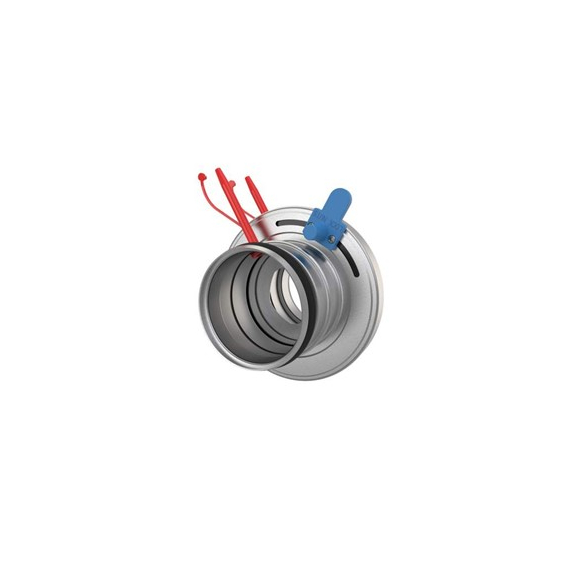

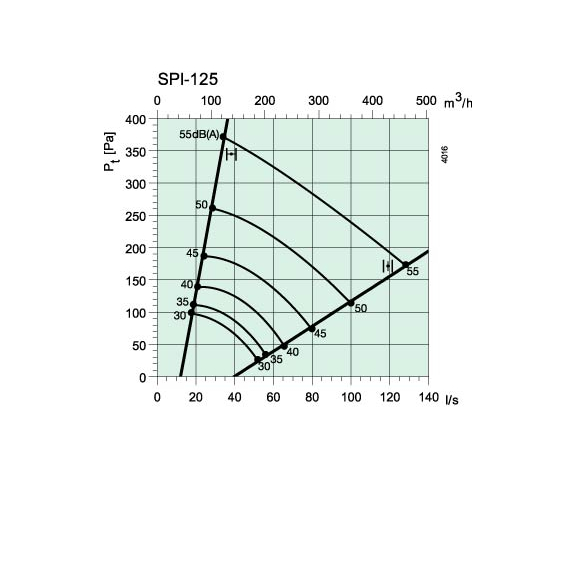

SPI 125 Systemair clonka

Systemair TG-D130 je ponorný teplotný senzor, za pomoci ktorého sa meria teplota vody.
Je kompatibilný s Aqualine, TM, TTC. Je vyrobený z nerezovej ocele.

Nie je možné použiť Systemair TG-D130 snímač v spolupráci s regulátormi PULSER.

Optigo OP10 je nový preprogramovaný, konfigurovateľný regulátor určený pre montáž na DIN lištu, ktorý môže byť nastavený na ovládanie všetkého v rámci regulácie teploty vo ventilačných a vykurovacích aplikáciách.

Systemair Optigo OP 10 má integrovaných 10 vstupov/výstupov a to :

• Vstupy – 2x analógový (AI) , 2x Digitálny (DI), 1x Univerzálny (UI)
• Výstupy – 2x Analógový (AO), 3x Digitálny (DO)

Systemair Optigo OP 10 je zostrojený pre menšie aplikácie. Jeho najväčšou výhodou je jednoduchá inštalácia a veľmi priateľské ovládanie na podsvietenom displeji. Tento displej disponuje kódovacím tlačidlom, vďaka ktorému je ovládanie také jednoduché. Taktiež disponuje rôznymi možnosťami ako nastaviť požadované hodnoty. Po vybratí týchto tlačidiel stačí pre potvrdenie len stlačiť tlačidlo.

Systemair ZTV 15-1,0 je regulačný 2-cestný ventil

• Pre vodu a chladiace médiá (max 30% glykolu)
• Bez netesnosti v uzatvorenom stave

Ventil obsahuje tesniaci O-krúžok z EPDM a má stabilnú percentuálnu charakteristiku prietoku.

Vhodný typ servopohonu: RVAZ4 24A.

Technické charakteristiky

• Materiál tela: mosadz
• Materiál dýzy: mosadz
• Hriadeľ: nehrdzavejúca oceľ
• Typ ripojenia potrubia: vonkajší závit
• Obal: EPDM

Táto sada slúži na pripojenie  elektrického predohrevu CB, ktorý ale nie je súčasťou balenia tejto sady. Preto je možné si k nej zakúpiť predohrevy:

• CB 250 - 3,0
• CB 250 - 6,0
• CB 250 - 9,0

Táto sada obsahuje:

• Stručný návod
• Potrubný snímač teploty
• Kabeláž
• Stýkač (ovládaný digitálnym výstupom z rekuperačnej jednotky SAVE)

Systemair ZTV 20-4,0 je regulačný 2-cestný ventil

• Pre vodu a chladiace médiá (max 30% glykolu)
• Bez netesnosti v uzatvorenom stave

Ventil obsahuje tesniaci O-krúžok z EPDM a má stabilnú percentuálnu charakteristiku prietoku.

Vhodný typ servopohonu: RVAZ4 24A.

Technické charakteristiky

• Materiál tela: mosadz
• Materiál dýzy: mosadz
• Hriadeľ: nehrdzavejúca oceľ
• Typ ripojenia potrubia: vonkajší závit
• Obal: EPDM

Systemair Reheater VTC 300 je elektrický ohrievač. Tento ohrievač sa nedodáva spolu s rekuperačnou jednotkou a je potrebné doobjednať ho navyše. Slúži na ohrev vzduchu v rekuperačnej jednotke SAVE VTC a inštaluje sa priamo do nej.

Systemair CB 125-1,2 je elektrický ohrievač, ktorý je vhodný na inštaláciu do rekuperačnej jednotky, ktorú si môžete prezrieť TU. Na jeho pripojenie k rekuperačnej jednotke je potrebné si zakúpiť montážnu sadu.

V ohrievači je zabudovaná protipožiarna ochrana, ktorá má prednastavený 120°C ručný reštart a taktiež ochrana proti prehriatiu ohrievača, ktorá má prednastavený automatický reštart pri 60°C. Na zvýšenie bezpečnosti sú taktiež v každom pripojovacom hrdle týchto ohrievačov inštalované gumové tesnenia.

Vo vnútri skrine elektrického ohrievača, ktorá je vyrobená z veľmi kvalitného materiálu AluZink, sa nachádzajú ohrevné špirály vyrobené z nerezovej ocele. Táto skriňa ohrievača je kalibrovaná na montáž smerom nahor. Montáž v opačnom smere je prísne zakázaná kvôli vysokej pravdepodobnosti nastania nebezpečnej situácie z vysokým bezpečnostným rizikom.

Ohrievač je možné inštalovať do horizontálnej alebo vertikálnej polohy. V horizontálnom potrubí sa musí rozvodná skrinka inštalovať smerom nahor alebo pootočená pozdĺž osi cca o 90°.

Ohrievač je možné pomocou termostatu alebo regulátorov Pulser regulovať na požadovaný výkon.

Pri uvádzaní ohrievača do prevádzky je nutné sa uistiť, že predtým respektíve najneskôr počas toho bol spustený ventilátor. Pri vypínaní je taktiež nesmierne dôležité aby bol ohrievač vypnutý skôr alebo počas toho ako bude vypnutý aj ventilátor.

Systemair ZTV 20-6,0 je regulačný 2-cestný ventil

• Pre vodu a chladiace médiá (max 30% glykolu)
• Bez netesnosti v uzatvorenom stave

Ventil obsahuje tesniaci O-krúžok z EPDM a má stabilnú percentuálnu charakteristiku prietoku.

Vhodný typ servopohonu: RVAZ4 24A.

Technické charakteristiky

• Materiál tela: mosadz
• Materiál dýzy: mosadz
• Hriadeľ: nehrdzavejúca oceľ
• Typ ripojenia potrubia: vonkajší závit
• Obal: EPDM

Systemair CVVX 160 mriežka je navrhnutá na použitie predovšetkým do exteriérového prostredia  a montáž na stenu. Konštrukcia mriežky zaručuje oddelenie privádzaného a odvádzaného vzduchu.

Mriežka je vyrobená z pozinkovaného plechu. Disponuje povrchovou úpravou a má práškový náter v čiernej farbe (RAL9005).

Je vhodná ako koncový prvok pre rekuperačné jednotky SAVE.

Montáž:
4 skrutky na čelnom paneli uľahčujú montáž a demontáž za účelom čistenia.
Ako prvá sa na stenu montuje zadná základná doska.
Umiestnenie výtlaku použitého vzduchu môže byť na oboch stranách.

Sada na montáž ovládacieho panela SAVE Touch do steny.

Táto sada je vkladateľné príslušenstvo potrebné na inštaláciu SAVE Touch biely/čierny na stenu.

Je možné ju veľmi jednoducho nainštalovať a to viacerými spôsobmi.

Diery v ráme umožňujú aby boli káble vedené z ktorejkoľvek strany.

SPI 160 je regulačná clonka, ktorá slúži na meranie a reguláciu prietoku vzduchu.

Clonka má nízku hlučnosť, rovnomerný tvar prúdu vzduchu s centrickým kruhovým prierezom a príslušenstvo na presné meranie.

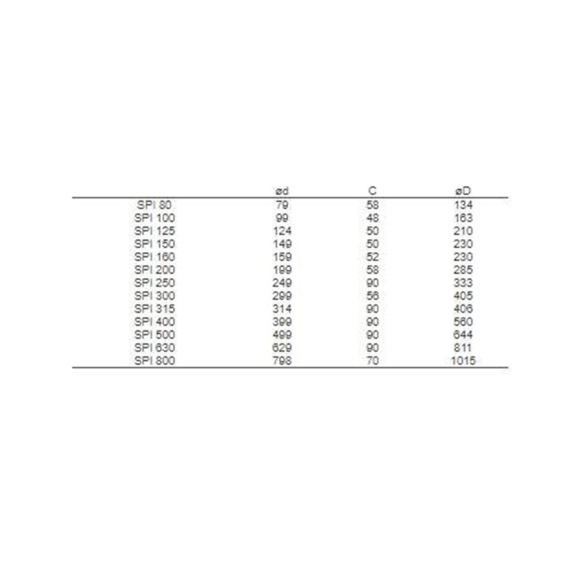

Dostupná v priemeroch ø 80-800mm.

Zhotovená je z pozinkovaného oceľového plechu. Obsahuje gumové tesnenie ( v mieste spoja s kruhovým potrubím). Je vhodná na regulovanie prietoku vzduchu ako aj pri odvode vzduchu.

Maximálna teplota okolia je 70°C.

Montáž
SPI sa musia inštalovať s minimalizáciou vplyvov, ktoré znižujú presnosť regulácie.
Na clonke SPI je možné presne merať prietok vzduchu na všetkých miestach potrubnej siete, vrátane miest v blízkosti napr. odbočiek v tvare T, oblúkov alebo pred ostatnými prívodnými elementami.

Bezpečná doporučená minimálna vzdialenosť montáže:
Koleno pred/za 1 x D
Pred T-kusom 3 x D
Za T-kusom 1 x D
Pred distribučným prvkom 3 x D

Snímač Systemair-E-CO₂ RH sa používa v prípade riadeného vetrania.

Systemair-E-CO₂ RH je snímač navrhnutý na montáž na stenu do spoločenských miestností, ako konferenčné miestnosti, učebne, spoločenské sály, a iných za účelom regulácie vzduchu.

Je veľmi ekonomicky výhodný z dôvodu zabraňovania stratám energie spôsobených prílišným vetraním. Jeho cieľom je okrem šetrenia energie taktiež zabezpečovanie čo najvyššej kvality vzduchu v interiéry.

Systemair-E-CO₂ RH je skonštruovaný tak aby jeho inštalácia bola čo najmenej zložitá, a taktiež má čistý a inovatívny dizajn, ktorý prispieva k tomu, že je vhodný do väčšiny interiérov.
