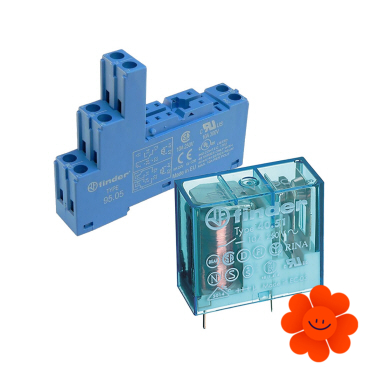

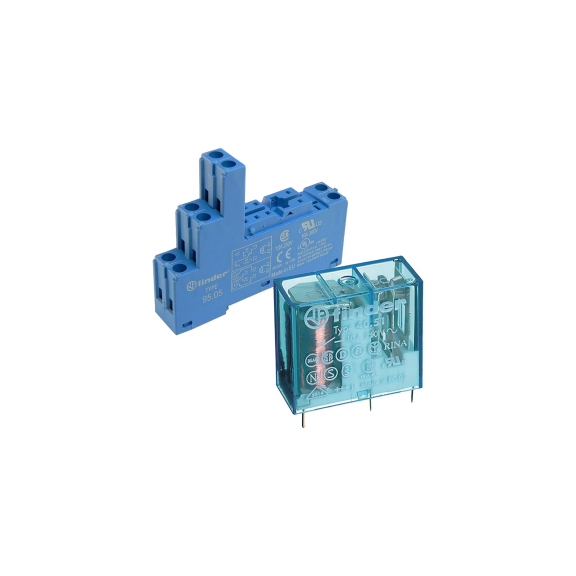

Systemair relé F4031-24V

Systemair TG-A1/PT1000 je upínací senzor na meranie povrchovej teploty. Tento senzor je dodávaný spolu so svorkou.

SPI 100 je regulačná clonka, ktorá slúži na meranie a reguláciu prietoku vzduchu.

Clonka má nízku hlučnosť, rovnomerný tvar prúdu vzduchu s centrickým kruhovým prierezom a príslušenstvo na presné meranie.

Dostupná v priemeroch ø 80-800mm.

Zhotovená je z pozinkovaného oceľového plechu. Obsahuje gumové tesnenie ( v mieste spoja s kruhovým potrubím). Je vhodná na regulovanie prietoku vzduchu ako aj pri odvode vzduchu.

Maximálna teplota okolia je 70°C.

Montáž
SPI sa musia inštalovať s minimalizáciou vplyvov, ktoré znižujú presnosť regulácie.
Na clonke SPI je možné presne merať prietok vzduchu na všetkých miestach potrubnej siete, vrátane miest v blízkosti napr. odbočiek v tvare T, oblúkov alebo pred ostatnými prívodnými elementami.

Bezpečná doporučená minimálna vzdialenosť montáže:
Koleno pred/za 1 x D
Pred T-kusom 3 x D
Za T-kusom 1 x D
Pred distribučným prvkom 3 x D

Systemair CVVX 160 mriežka je navrhnutá na použitie predovšetkým do exteriérového prostredia  a montáž na stenu. Konštrukcia mriežky zaručuje oddelenie privádzaného a odvádzaného vzduchu.

Mriežka je vyrobená z pozinkovaného plechu. Disponuje povrchovou úpravou a má práškový náter v čiernej farbe (RAL9005).

Je vhodná ako koncový prvok pre rekuperačné jednotky SAVE.

Montáž:
4 skrutky na čelnom paneli uľahčujú montáž a demontáž za účelom čistenia.
Ako prvá sa na stenu montuje zadná základná doska.
Umiestnenie výtlaku použitého vzduchu môže byť na oboch stranách.

Systemair RMK je modul, ktorý slúži na pripojenie uzatváracích klapiek 230V k rôznym typom jednotiek SAVE. Klapky však nie sú súčasťou balenia a je potrebné si ich doobjednať samostatne.

Systemair RMK modul sa skladá z:
- Plastový box s DIN lištou (IP54)
- Relé nainštalované na DIN lište (spínač zap/vyp ovládný digitálnym výstupom z jednotky SAVE)
- Pripojovacie svorky
- Napájací kábel so zástrčkou (230V)
- Kábel na pripojenie ku svorkovnici jednotky
- Návod so schémou zapojenia

Systemair TG-A1/NTC10-01 je povrchový snímač teploty na meranie teploty spiatočky.
Je navrhnutý na použitie v spolupráci s interným alebo externým vodným ohrievačom.
Snímač je nastaviteľný podľa priemeru potrubia. Inštalácia snímača je rýchla a jednoduchá.

Kompatibilný s Aquatrol, Johnson Controls, Satchwell, Trend, Cylon, Honeywell.

Materiál
Senzor: nikel - pokovovaná medená trubica
Kábel: silikón

Systemair ZTV 20-2,0 je regulačný 2-cestný ventil

• Pre vodu a chladiace médiá (max 30% glykolu)
• Bez netesnosti v uzatvorenom stave

Ventil obsahuje tesniaci O-krúžok z EPDM a má stabilnú percentuálnu charakteristiku prietoku.

Vhodný typ servopohonu: RVAZ4 24A.

Technické charakteristiky

• Materiál tela: mosadz
• Materiál dýzy: mosadz
• Hriadeľ: nehrdzavejúca oceľ
• Typ ripojenia potrubia: vonkajší závit
• Obal: EPDM

Systemair VBC 160-2 je vodný ohrievač určený pre kruhové potrubie.

Vodný ohrievač je kalibrovaný pre montáž do horizontálneho/vertikálneho potrubia s možnosťou výberu smeru prúdenia vzduchu.

Plášť ohrievača je vyrobený z oceľového plechu s ochrannou vrstvou aluzinku.

Systemair VBC 160-2 má odoberateľný kryt kvôli zjednodušeniu čistenia výmenníka. Tento dvojradový výmenník je zhotovený z medených rúrok s hliníkovím rebrovaním.

Vodný ohrievač Systemair VBC 160-2 je vhodný na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

SPI 125 je regulačná clonka, ktorá slúži na meranie a reguláciu prietoku vzduchu.

Clonka má nízku hlučnosť, rovnomerný tvar prúdu vzduchu s centrickým kruhovým prierezom a príslušenstvo na presné meranie.

Dostupná v priemeroch ø 80-800mm.

Zhotovená je z pozinkovaného oceľového plechu. Obsahuje gumové tesnenie ( v mieste spoja s kruhovým potrubím). Je vhodná na regulovanie prietoku vzduchu ako aj pri odvode vzduchu.

Maximálna teplota okolia je 70°C.

Montáž
SPI sa musia inštalovať s minimalizáciou vplyvov, ktoré znižujú presnosť regulácie.
Na clonke SPI je možné presne merať prietok vzduchu na všetkých miestach potrubnej siete, vrátane miest v blízkosti napr. odbočiek v tvare T, oblúkov alebo pred ostatnými prívodnými elementami.

Bezpečná doporučená minimálna vzdialenosť montáže:
Koleno pred/za 1 x D
Pred T-kusom 3 x D
Za T-kusom 1 x D
Pred distribučným prvkom 3 x D

Systemair VBC 125-3 je vodný ohrievač určený pre kruhové potrubie.

Vodný ohrievač je kalibrovaný pre montáž do horizontálneho/vertikálneho potrubia s možnosťou výberu smeru prúdenia vzduchu.

Plášť ohrievača je vyrobený z oceľového plechu s ochrannou vrstvou aluzinku.

Systemair VBC 125-3 má odoberateľný kryt kvôli zjednodušeniu čistenia výmenníka. Tento trojradový výmenník je zhotovený z medených rúrok s hliníkovím rebrovaním.

Vodný ohrievač Systemair VBC 125-3 je vhodný na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

Systemair FK 250 je rýchloupínacia spona, ktorá slúži na zjednodušenie inštalácie a demontáže ventilátorov za účelom čistenia alebo opráv či údržby.

Systemair FK 250 spona disponuje 8mm hrubou tesniacou neoprénovou vrstvou, ktorá je navrhnutá tak aby pohlcovala značné množstvo generovaných vibrácií a taktiež zaistila tesnosť. Je vyrobená z oceľového pozinkovaného plechu. Spona sa uzatvára pomocou 2 ks skrutiek.

Rýchloupínaciu sponu je vhodné použiť s kruhovými ventilátormi Systemair.

Systemair CVVX 250 mriežka je navrhnutá na použitie predovšetkým do exteriérového prostredia  a montáž na stenu. Konštrukcia mriežky zaručuje oddelenie privádzaného a odvádzaného vzduchu.

Mriežka je vyrobená z pozinkovaného plechu. Disponuje povrchovou úpravou a má práškový náter v čiernej farbe (RAL9005).

Je vhodná ako koncový prvok pre rekuperačné jednotky SAVE.

Montáž:
4 skrutky na čelnom paneli uľahčujú montáž a demontáž za účelom čistenia.
Ako prvá sa na stenu montuje zadná základná doska.
Umiestnenie výtlaku použitého vzduchu môže byť na oboch stranách.

Systemair LDC 160-900 je tlmič hluku pre kruhové potrubia. Je vhodný pre použitie v kombinácii s kruhovými ventilátormi Systemair.

Systemair LDC je jednoducho integrovateľný tlmič do kruhového potrubia, ktorý výrazne tlmí hluk v potrubí. Pripojovacie hrdlá sú vybavené gumeným tesnením. Ak je potrebný vyšší útlm, je možné použiť dva tlmiče za sebou. Tlmič dosahuje najefektívnejší výkon, keď je umiestnení priamo za ventilátor alebo za ohyb. V prípade potreby tlmenia hluku v potrubí, ale aj hluku, ktorý preniká von do okolia, by mal byť tlmič použitý spolu s izolovaným typom ventilátora.
